4K Pacote de Placa Frontal Techconnect 10m

/ SAP:

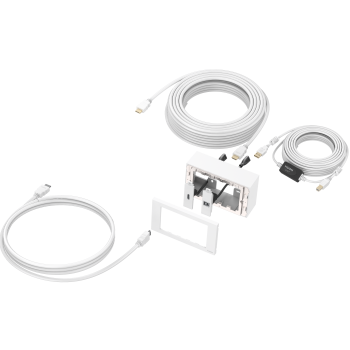

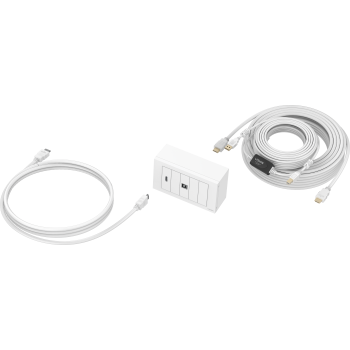

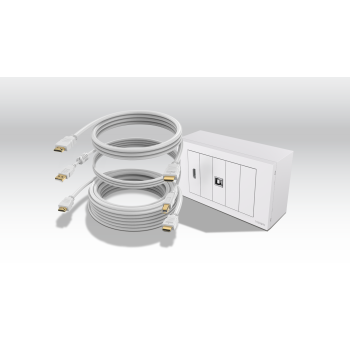

  • Placa frontal 4K @ 60 Hz e Pacote de cabos
  • Hardware de montagem: caixa única de montagem embutida e moldura
  • Módulos: HDMI 8K e USB 3.0
  • Cabo de entrada: HDMI 8K de 3 m
  • Cabos de saída: HDMI 8K de 10 m e USB
Níveis de existências @ 26-abril-24
  • Total 0
Data de chegada do material de entrada
  • 200 EU @ 09-agosto-24 UK @ 16-agosto-24
TC3 Vista geral
TC3 Vista geral
Configure uma variação para este conjunto
  • Partilhar em
  • ou

Techconnect é a frente audiovisual modular mais popular da Europa, projetada especialmente para instaladores AV. É composta por uma "moldura" que se encaixa em uma caixa de embutir - usamos um tamanho padrão do Reino Unido, e então os módulos se encaixam na moldura para completar a instalação.

Este pacote inclui módulos comuns que os instaladores AV profissionais precisam para a maioria das instalações básicas de projetor ou display interativo. É um pacote simples que contém uma seleção básica de módulos como ponto de partida, além de cabos de entrada e saída.

Sabemos, com décadas de experiência, que a maioria dos problemas de conectividade são causados pelo uso de cabos de qualidade doméstica como cabos de patch de entrada. O uso de cabos Vision de qualidade profissional para entrada e saída elimina gargalos de largura de banda.

1/ A introdução de conexões em uma cadeia de sinal HDMI reduz a potência do sinal. Este módulo de placa frontal introduz duas conexões.
2/ Alguns laptops emitem um sinal mais fraco do que outros, e alguns monitores são mais sensíveis a sinais de entrada fracos. Por esse motivo, não há garantia de 4K @ 60 Hz.

Se você não conseguir atingir 60 Hz, use o módulo amplificador (TC3 HDMI+), que possui um circuito ativo. Se isso não funcionar, a combinação de display e fonte que você possui é particularmente sensível ao sinal fraco, e será necessário usar um módulo escova (TC3 BRUSH) com um cabo HDMI contínuo entre a fonte e o display.

Funcionalidades

  • Módulos incluídos

    3 x módulos BLANK
    1 x HDMI com cauda na parte traseira
    1 x USB USB 3.0 com cauda na parte traseira
    Tomada tipo "A" na parte traseira (formato retangular) / Tomada tipo "B" na parte frontal (formato quadrado)

  • Cabos incluídos

    Cabo de entrada (da fonte para a placa frontal)
    HDMI de 3 m
    Observação: Os displays interativos incluem um cabo USB que pode ser usado como cabo de conexão de entrada, portanto, não o incluímos neste pacote. Oferecemos eles como peças de reposição, caso você precise: TC2 3MUSB.

    Cabos de saída: (da placa frontal para o display)
    HDMI de 10 m
    USB de 10 m

  • 4K @ 60 Hz

    Para a melhor chance de sucesso, todas as peças HDMI neste sistema são avaliadas individualmente em 8K @ 60 Hz e coletivamente em 4K @ 60 Hz.

  • Montagem fácil

    O Techconnect é fácil de instalar e tem mais espaço atrás dos módulos para guardar cabos.

  • Espaço para etiquetagem

    A moldura é branca com um perfil entalhado, e possui 11 mm de espaço acima e abaixo dos módulos para etiquetas de informações ou identificação da empresa.

  • Mais resistente

    O Techconnect possui nervuras extras para reduzir a flexão dos módulos e o plástico não fica frágil. Eles foram projetados para durar toda a vida.

  • Módulos parafusados

    Os módulos têm uma aba que se encaixa na moldura na parte inferior, e depois algumas voltas dos parafusos pré-instalados trancam os módulos no lugar.

  • À prova de futuro

    Uma família de módulos funciona na mesma moldura, portanto, se você precisar fazer alguma alteração, é fácil.

Especificações

  • DIMENSÕES DA MOLDURA

    86 x 86 x 8 mm

  • DIMENSÕES DA CAIXA TRASEIRA

    86 x 86 x 45 mm

  • DIMENSÕES DA CAIXA

    260 x 210 x 130 mm

  • PESO EMBALADO

    1,6 kg

  • COR

    Módulos e hardware de montagem: Branco
    Cabos: Branco

  • ESPECIFICAÇÕES DO MÓDULO HDMI

    Padrão HDMI: v2.1
    Espessura do Condutor: AWG 26
    Resolução: 8K @ 60 Hz
    Comprimento do cabo: 200 mm
    Material: ABS
    Dimensões: 64 x 21 mm (altura x largura)

  • ESPECIFICAÇÕES DO MÓDULO USB

    Padrão USB: USB 3.0
    Material: ABS
    Comprimento do cabo: 200 mm
    Dimensões: 64 x 21 mm (altura x largura)

  • ESPECIFICAÇÕES DO CABO USB

    Padrão USB: 2.0
    Largura de banda: 480 Mbit/s
    Espessura do condutor: AWG 28+24
    Diâmetro da bainha externa: 4,5 mm
    Material da bainha externa: PVC
    Material de isolamento: HDPE
    Conectores: banhados a ouro
    Blindagem: Cobertura trançada com mais de 65%
    Proteção contra interferência eletromagnética: Núcleo de ferrite em ambas as extremidades
    Amplificador ativo embutido

  • ESPECIFICAÇÕES DO CABO HDMI

    Padrão HDMI: v2.1
    Taxa de transferência de dados: 48 Gbit/s
    Espessura do Condutor: AWG 26
    Resolução: 8K @ 60 Hz
    Diâmetro da bainha externa: 8,0 mm
    Conectores: banhados a ouro
    Blindagem: duplamente blindado
    Canal de Retorno de Áudio: sim

  • CONFORMIDADE DO MÓDULO

    RoHS, WEEE, CE

  • REFERÊNCIA PARA PEDIDO

    TC3-PK10M [SAP: 9792816]

  • País de origem

    China

  • ISO

    ISO 9001:2015

TC3 Caixilho com ficha dupla, modelo inglês

  • Cor

    branco

  • Material

    plástico ABS

  • Dimensões do produto

    146 x 86 x 8 mm (5,75" x 3,39" x 0,31")

  • Peso do produto

    0,05 kg (0,11 lb)

  • Peso embalado

    0,05 kg (0,11 lb)

  • Dimensões da embalagem

    120 x 200 mm /4,7" x 7,9"

  • REFERÊNCIA PARA PEDIDO

    TC3 SURR2G [SAP: 3446603]

  • País de origem

    China

  • ISO

    ISO 9001:2015

TC3 Caixa de derivação com ficha dupla, para montagem à superfície, modelo inglês

  • Cor

    branco

  • Material

    plástico ABS

  • Dimensões do produto

    146 x 86 x 45 mm / 5,75" x 3,39" x 1,77"

  • Peso do produto

    0,1 kg (0,2 lb)

  • Peso embalado

    0,1 kg (0,2 lb)

  • Dimensões da embalagem

    160 x 240 mm /6,3" x 9,4"

  • REFERÊNCIA PARA PEDIDO

    TC3 BACKBOX2G [SAP: 3446598]

  • País de origem

    China

  • ISO

    ISO 9001:2015

TC3 Módulo cego

  • Cor

    branco

  • Material

    plástico ABS

  • Dimensões do produto

    64 x 21 x 9 mm

  • Peso do produto

    0,02 kg (0,04 lb)

  • Peso embalado

    0,02 kg (0,04 lb)

  • Dimensões da embalagem

    90 x 150 mm/ 3,54" x 5,91"

  • REFERÊNCIA PARA PEDIDO

    TC3 BLANK [SAP: 3446572]

  • País de origem

    China

  • ISO

    ISO 9001:2015

TC3 Módulo HDMI

  • Cor

    branco

  • Material

    plástico ABS

  • Dimensões do produto

    64 x 21 x 250 mm

  • Peso do produto

    0,1 kg

  • Peso embalado

    0,1 kg

  • Dimensões da embalagem

    120 x 200 mm

  • Espessura do condutor

    26 AWG

  • Comprimento do cabo

    200 mm

  • 4K @ 30 HZ

    O cabo de entrada pode ter até 3 m.
    O cabo de saída pode ter até 15 m de comprimento, mas a taxa de atualização pode precisar ser ajustada para 30 Hz para cabos com mais de 5 m (dependendo da fonte e do monitor).

  • REFERÊNCIA PARA PEDIDO

    TC3 HDMI [SAP: 3446573]

  • País de origem

    China

  • ISO

    ISO 9001:2015

TC3 Módulo USB-B para USB-A

  • Cor

    branco

  • Material

    plástico ABS

  • Dimensões do produto

    64 x 21 x 45 mm / 2,52“ x 0,83" x 1,77" (altura x largura x profundidade)

  • Peso do produto

    0,1 kg (0,2 lb)

  • Peso embalado

    0,1 kg (0,2 lb)

  • Dimensões da embalagem

    120 x 200 mm / 4,7" x 7,9"

  • REFERÊNCIA PARA PEDIDO

    TC3 USBB [SAP: 3446581]

  • País de origem

    China

  • ISO

    ISO 9001:2015

Cabo HDMI de qualidade branco, 3 m (10ft)

  • HDMI VERSãO

    v2,0 (4K @ 60Hz)

  • LARGURA DE BANDA

    340 MHz

  • DIâMETRO EXTERIOR REVESTIMENTO

    7,3 mm (0,29″)

  • ESPESSURA DO CONDUTOR

    28 AWG (American Wire Gauge)

  • Peso embalado

    0,20 kg (0,44 lb)

  • Dimensões da embalagem

    160 x 115 x 40 mm (6,3" x 4,53" x 1,57")

  • CONECTORES

    FOLHEADOS A OURO

  • Taxa de transferência de dados

    18 Gbit/s

  • Tipo de blindagem

    blindagem dupla

  • Canal de retorno de áudio (ARC)

    sim

  • EM CONFORMIDADE COM 4K

  • HDMI 2.0 (CIRCUITO ATIVO NO CONECTOR HDMI)

    [EU SAP:3265165 / US SAP: 12939577]

  • REFERÊNCIA PARA PEDIDO

    TC2 3MHDMI [SAP: 3000666]

  • País de origem

    China

  • ISO

    ISO 9001:2015

Cabo HDMI de qualidade branco, 10 m (33ft)

  • HDMI VERSãO

    v2,0 (4K @ 60Hz)

  • DIâMETRO EXTERIOR REVESTIMENTO

    8,0 mm (0,31″)

  • ESPESSURA DO CONDUTOR

    26 AWG

  • Peso embalado

    0,89 kg (1,96 lb)

  • Dimensões da embalagem

    200 x 200 x 90 mm (7,87” x 7,87” x 3,54”)

  • CONECTORES

    FOLHEADOS A OURO

  • Taxa de transferência de dados

    18 Gbit/s

  • Largura de banda

    340 MHz

  • Tipo de blindagem

    blindagem dupla

  • Canal de retorno de áudio (ARC)

    Sim

  • EM CONFORMIDADE COM 4K

    [EU SAP:3265165 / US SAP: 12939577]

  • ALTA VELOCIDADE (CATEGORIA 2) COM ETHERNET

    [EU SAP:3265165 / US SAP: 12939577]

  • REFERÊNCIA PARA PEDIDO

    TC2 10MHDMI [SAP: 2746864]

  • País de origem

    China

  • ISO

    ISO 9001:2015

Cabo USB 2.0 branco de 10 m (33 pés), com amplificador ativo

  • ISOLAMENTO

    HDPE

  • REVESTIMENTO: PVC, DIâMETRO EXTERIOR

    4,5mm (0,18″)

  • ESPESSURA DO CONDUTOR

    28+24AWG

  • Largura de banda

    480Mbit/s

  • BLINDAGEM

    > 65% de cobertura com blindagem

  • CONFORMIDADE

    RoHS, CE, FCC

  • Peso embalado

    0,35 kg (0,77 lb)

  • DIMENSãO EMPACOTADA

    180 x 170 x 70 mm (7,1" x 6,7" x 2,8")

  • CABO USB 2.0 DE ALTA VELOCIDADE

  • NúCLEOS DE FERRITE EM AMBAS AS EXTREMIDADES PARA PARAR INTERFERêNCIA DE RF

  • CONECTORES FOLHEADOS A OURO

  • REFERÊNCIA PARA PEDIDO

    TC 10MUSB+/2 [SAP: 7428313]

  • País de origem

    China

  • ISO

    ISO 9001:2015
