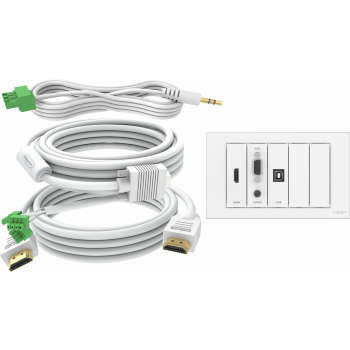

TC3-frontplaat en kabelkit 5 m
- Vervangen door TC3-PK5M
Kernpunten
- Bijgeleverde montagehardware:
- 1 x TC3 BACKBOX2G 2-Gang inbouwdoos
- 1 x TC3 SURR2G 2-Gang omlijsting
- Meegeleverde modules:
- 1 x TC3 VGAF3.5MM VGA en Minijack
- 1 x TC3 HDMI HDMI
- 1 x TC3 USBB USBB
- Meegeleverde kabels:
- 1 x TC2 3MVGA VGA
- 1 x TC2 3MHDMI HDMI
- 1 x TC2 3M3.5MM Minijack
- Total 30
- UK 30
Inleiding
Techconnect is een modulaire serie audiovisuele frontplaten, die speciaal voor AV-installateurs is vervaardigd.
Een ‘afwerking‘ die in twee delen wordt geleverd en past op inbouwdozen (of ‘montagering‘ in geval van een holle wand), waarna de modules erin worden geplaatst om de installatie af te ronden. Techconnect is gebaseerd rond de standaardmaten voor inbouwdozen van het VK; Vision levert ook montagehardware voor andere landen.
Voor 99% van de professionele AV-installaties is dezelfde set van modules nodig; daarom biedt Vision een eenvoudig pakket aan met een basisselectie van modules als beginpunt.
Eigenschappen
-
Verbeterde pasvorm en afwerking
Techconnect3 heeft meer ruimte achter de bekabeling van de modules; tussen de modules zitten kleinere en beter verdeelde ruimten.
-
Mat wit
Techconnect3 is zuiver wit met een ingebeiteld profiel en bevat 11 mm ruimte boven en onder de connectoren voor informatiestickers of bedrijfs-/merkstickers.
-
Sterker
Techconnect3 heeft kortere modules en extra ribbels om buigen van de modules te verminderen. Bij onderdelen waar buigen gewenst is, wordt ABS-plastic gebruikt.
-
Inschroefbare modules
De modules zijn voorzien van een tabje dat onderaan in de afwerking wordt gehaakt. Hierna wordt de module met een paar slagen van de voorgeïnstalleerde schroeven op zijn plek vergrendeld.
-
Passieve en actieve modules
Vision biedt doorvoermodules aan voor AV, IT en professionele audiotoepassingen en actieve modules die USB-signalen versterken of HDMI-, VGA- en USB-signalen over CAT6-bekabeling verbeteren. U kunt direct naast de connectiviteitsmodules zelfs een krachtige versterkingsmodule voor audio installeren, of een universele controllermodule. De frontplaat bevindt zich dichtbij en zit goed vast.
-
Aansluitkabels
Vision biedt professionele kabels aan. VGA- en Phono- (RCA-) kabels en kabels met ministekkers van Techconnect zijn aan een kant uitgerust met Phoenix-connectoren die direct in de achterzijde van de modules worden gestoken. Deze Phoenix-connectoren kunnen gemakkelijk worden verwijderd om kabels door te trekken.
-
Ondersteuning voor EDID
VGA-kabels van Vision beschikken over SDA- en SCL-gegevenslijnen om EDID-handshakes te ondersteunen, waarmee het weergaveapparaat de ondersteunde weergavemodi kan communiceren.
-
Niet solderen
Frontplaten die moeten worden gesoldeerd kosten tijd voor het op locatie monteren en creëren – zelfs voor experts – een mogelijk storingspunt in het systeem. Techconnect vermindert de risico’s bij installatie.
-
Optionele DDA-sticker
Laser-gesneden dunne vinylstickers zijn beschikbaar die aan de voorkant van de omlijsting plakken, waardoor ze voldoen aan de Disability Discrimination Act (vervangen door de UK Equalities Act 2010). Onderdeelnummer: TC3 SURR2G_DDA.
-
Optionele DDA-sticker
Laser-gesneden dunne vinylstickers zijn beschikbaar die aan de voorkant van de omlijsting plakken, waardoor ze voldoen aan de Disability Discrimination Act (vervangen door de UK Equalities Act 2010). Onderdeelnummer: TC3 SURR2G_DDA.
Specificaties
-
Kleur
Mat wit
-
KABELLENGTE
5m (16ft)
-
CODE ONDERDEELNUMMER
TC3-PK+PK5MCABLES [SAP: 3693004]
-
Land van oorsprong
China
TC3 frontplaatpakket
-
AFMETINGEN MET VERPAKKING
160 x 95 x 60 mm (6,3"x 3,74" x 2,36")
-
GEWICHT MET VERPAKKING
0,3 kg /0,66 lb
-
Materiaal
kunststof
-
NORMEN MODULE
RoHS, AEEA, CE
-
CODE ONDERDEELNUMMER
TC3-PK [SAP: 3446594]
-
Land van oorsprong
China
-
ISO
ISO 9001:2015
Dubbele TC3-opbouwcontactdoos VK
-
Kleur
wit
-
Materiaal
ABS-kunststof
-
Afmetingen product
146 x 86 x 45 mm
-
Gewicht met verpakking
138 g
-
Afmetingen met verpakking
160 x 240 mm
-
CODE ONDERDEELNUMMER
TC3 BACKBOX2G [SAP: 3446598]
-
Land van oorsprong
China
-
ISO
ISO 9001:2015
Dubbele TC3-afwerkplaat VK
-
Kleur
wit
-
Materiaal
PC
-
Afmetingen product
146 x 86 x 8 mm
-
Gewicht met verpakking
67 g
-
Afmetingen met verpakking
120 x 200 mm
-
CODE ONDERDEELNUMMER
TC3 SURR2G [SAP: 3446603]
-
Land van oorsprong
China
-
ISO
ISO 9001:2015
TC3-USB-B-naar-USB-A-module
-
Kleur
wit
-
Materiaal
PC
-
Afmetingen product
64 x 21 x 45 mm (h x b x d)
-
Gewicht met verpakking
44 g
-
Afmetingen met verpakking
120 x 200 mm
-
CODE ONDERDEELNUMMER
TC3 USBB [SAP: 3446581]
-
Land van oorsprong
China
-
ISO
ISO 9001:2015
TC3-HDMI-module
-
Kleur
wit
-
Materiaal
PC
-
Afmetingen product
64 x 21 x 250 mm
-
Gewicht met verpakking
50 g
-
Afmetingen met verpakking
120 x 200 mm
-
Dikte geleider
AWG 26
-
Snoerlengte
200mm
-
4K @ 30 HZ
Het invoerkabel kan tot 3 m lang zijn
Het uitvoerkabel kan tot 15 m lang zijn, maar de verversingssnelheid moet mogelijk worden aangepast naar 30 Hz voor kabels langer dan 5 m (afhankelijk van de bron en het scherm). -
CODE ONDERDEELNUMMER
TC3 HDMI [SAP: 3446573]
-
Land van oorsprong
China
-
ISO
ISO 9001:2015
Lege TC3-module
-
Kleur
wit
-
Materiaal
PC
-
Afmetingen product
64 x 21 x 9 mm
-
Gewicht met verpakking
8 g
-
Afmetingen met verpakking
90 x 150 mm
-
CODE ONDERDEELNUMMER
TC3 BLANK [SAP: 3446572]
-
Land van oorsprong
China
-
ISO
ISO 9001:2015
TC3-kabelpakket 5 m
-
AFMETINGEN MET VERPAKKING
200 x 200 x 90mm
-
GEWICHT MET VERPAKKING
1,35kg
-
NORMEN
RoHS, WEEE, CE/EMC, FCC
-
CODE ONDERDEELNUMMER
TC3-PK5MCABLES [SAP: 3245687]
-
Land van oorsprong
China
-
ISO
ISO 9001:2015
witte VGA-naar-Phoenix-kabel 5 m
-
MANTEL VAN PVC, BUITENDIAMETER
8,0 mm
-
KABELDIKTE
28AWG
-
DEKKING GEVLOCHTEN KABELAFSCHERMING
>65%
-
IMPEDANTIE
bij 10 MHz, 75 Ω (coaxiale kabel)
-
WEERSTAND 20℃(Ω/1000 M)
237,25
-
AFMETINGEN IN VERPAKKING
180 x 180 x 70 mm (7,1" x 7,1" x 2,8")
-
FERRIETKERN OM RF-INTERFERENTIE TEGEN TE HOUDEN
-
AARDDRAAD TUSSEN GEVLOCHTEN ALUMINIUMDRAAD
-
VERNIKKELDE CONNECTOREN
-
AL-MG-LEGERING
-
CODE ONDERDEELNUMMER
TC2 5MVGA [SAP: 2042118]
-
Land van oorsprong
China
-
ISO
ISO 9001:2015
Professionele witte HDMI-kabel 5 m (16 ft)
-
HDMI VERSIE
v2.0 (4K @ 60Hz)
-
Bandbreedte
340 MHz
-
BUITENDIAMETER MANTEL
7,3 mm (0,29″)
-
KABELDIKTE
28 AWG (American Wire Gauge)
-
GEWICHT MET VERPAKKING
0,35 kg (0,77 lb)
-
Afmetingen met verpakking
180 x 180 x 55 mm (7,1" x 7,1" x 2,17")
-
CONNECTORS
VERGULDE
-
Overdrachtssnelheid
18 Gbit/s
-
Type afscherming
Dubbel afgeschermd
-
Retourkanaal audio (Audio Return Channel of ARC)
1500 N
-
GESCHIKT VOOR 4K
-
HIGH-SPEED (CATEGORIE 2) MET ETHERNET
-
CODE ONDERDEELNUMMER
TC2 5MHDMI [SAP: 2746863]
-
Land van oorsprong
China
-
ISO
ISO 9001:2015
