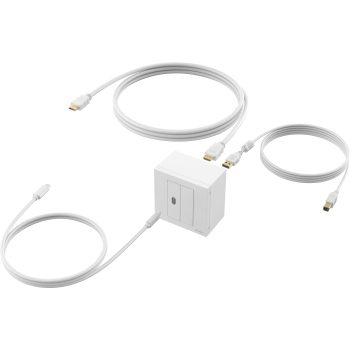

USB-C Techconnect Frontplaat Pakket 3 m

Part Number: SAP: EAN:
  • Einde levensduur August 2024
  • Basis USB-C wandplaatpakket
  • Montagemateriaal: enkelvoudige inbouwdoos en omlijsting
  • Modules: USB-C en leeg
  • Invoerkabel: 2 m USB-C
  • Uitvoerkabels: 3 m HDMI en USB
Voorraadniveaus @ 18-november-24
  • Total 0
TC3 Overzicht systeem
TC3 Overzicht systeem
Configureer een variant van dit pakket
  • Delen op
  • of

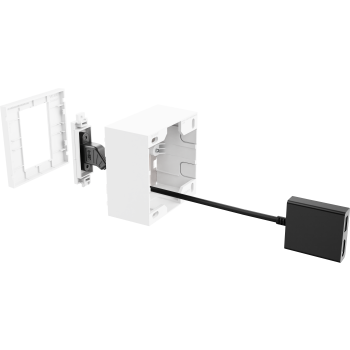

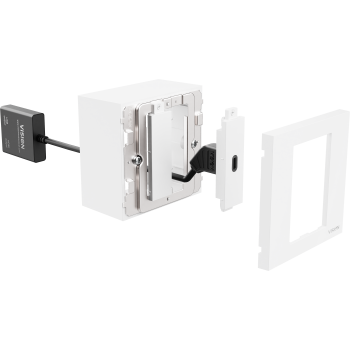

Techconnect is de meest populaire modulaire audiovisuele wandplaat van Europa, speciaal ontworpen voor AV-installateurs. Het bestaat uit een "omlijsting" die in een inbouwdoos past, waarna de modules op hun plaats worden vastgezet om de installatie te voltooien. Techconnect is gebaseerd op standaard Britse inbouwdoosmaten.

Met nieuwe laptops die nu zijn uitgerust met een USB-C-poort, maakt deze bundel daar gebruik van om de gebruikerservaring te verbeteren. Het bevat alles wat professionele AV-installateurs nodig hebben voor de meeste eenvoudige interactieve projector- of displayinstallaties. Het is een eenvoudige bundel die een basisselectie van modules bevat als startpunt, evenals invoer- en uitvoerkabels.

USB-C kan zowel USB als videosignaal dragen. Dus met deze bundel kunnen gebruikers één kabel gebruiken om hun laptop op de wandplaat aan te sluiten. Het USB-C-module splitst actief het USB- en HDMI-signaal, dus aan de achterkant van het module zit een kabel met HDMI- en USB-A-aansluitingen. Door te converteren naar deze formaten bij de wandplaat kunnen installateurs langere kabels gebruiken om bij het display te komen.

Eigenschappen

  • USB-C Alt-modus

    De meeste laptops en USB-C-kabels ondersteunen nu de DisplayPort Alt-modus, wat geweldig nieuws is voor AV-gebruikers. Dit is wat het enkele kabel mogelijk maakt om USB te dragen voor de touchscreenfunctie en DisplayPort (die we converteren naar HDMI) voor video.

    Opmerking: Onze USB-C-kabel en modules zijn grondig getest, maar USB-C is nog in ontwikkeling, dus test de hardware voorafgaand aan implementatie.

  • 4K-gereed

    Dit systeem ondersteunt 4K bij 60 Hz. Let op: sommige combinaties van beeldscherm en bron staan geen 60 Hz toe omdat ze gevoeliger zijn voor signaaldegradatie.

  • Inbegrepen modules

    1 x BLANK
    1 x USB-C

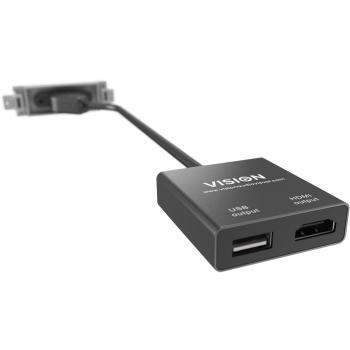

    Type "C" USB-aansluiting aan de voorkant. Type "A" USB-aansluiting met HDMI-aansluiting aan de achterkant.
    Opmerking: dit module ondersteunt geen opladen van draagbare apparaten.

  • Meegeleverde kabels

    Invoerkabel (van bron naar wandplaat)
    2 m USB-C

    Uitvoerkabels: (van wandplaat naar display)
    3 m HDMI
    3 m USB

  • Eenvoudige montage

    Techconnect is eenvoudig te installeren en heeft meer ruimte achter de modules om kabels op te bergen.

  • Ruimte voor labels

    Het frame is wit met een geprofileerd profiel en heeft 11 mm ruimte boven en onder de modules voor informatie- of bedrijfsstickers.

  • Sterker

    Techconnect heeft extra ribben om de buiging van de modules te verminderen en het plastic wordt niet bros. We hebben ze ontworpen om een leven lang mee te gaan.

  • Modules met schroefdraad

    De modules hebben een lip die onderaan in de omlijsting haakt, vervolgens zorgen een paar slagen van de vooraf geïnstalleerde schroeven ervoor dat de modules op hun plaats blijven zitten.

  • Toekomstbestendig

    Een familie van modules werkt in dezelfde omlijsting, dus als je ooit iets moet veranderen, is dat eenvoudig.

Specificaties

  • AFMETINGEN ACHTERBUIZEN

    86 x 86 x 45 mm

  • AFMETINGEN OMHEINING

    86 x 86 x 8 mm

  • AFMETINGEN KARTON

    160 x 95 x 60 mm

  • VERPAKT GEWICHT

    0,3 kg

  • KLEUR

    Modules en montagehardware: Wit
    Kabels: Wit

  • SPECIFICATIES USB-C MODULE

    Achter HDMI-standaard: v2.0
    Achter USB-standaard: 3.0
    Dikte van de geleider: AWG 26
    Resolutie: 4K bij 60 Hz (verversingssnelheid afhankelijk van bron- en beeldscherminstelling)
    Kabellengte: 200 mm
    Materiaal: ABS
    Afmetingen: 64 x 21 mm
    Opladen: niet ondersteund

  • SPECIFICATIES USB-C KABEL

    Bandbreedte: 5 Gbit/s
    Dikte van de geleider: AWG 22+30
    Buitenschede diameter: 4,5 mm
    Materiaal buitenschede: PVC
    Alt Mode: Ondersteund
    Connectors: Vernikkeld
    Afscherming: Meer dan 65% dekking, gevlochten

  • USB 2.0 KABEL SPECIFICATIES

    USB Standaard: 2.0
    Bandbreedte: 480 Mbit/s
    Dikte van de geleider: AWG 28+24
    Buitenschede diameter: 4,5 mm
    Materiaal buitenschede: PVC
    Isolatiemateriaal: HDPE
    Connectors: verguld
    Afscherming: Meer dan 65% dekking, gevlochten
    EMF-bescherming: Ferrietkern aan het uiteinde van connector A

  • HDMI KABEL SPECIFICATIES

    HDMI Standaard: v2.0 High Speed Category 2 met Ethernet
    Bandbreedte: 340 MHz
    Gegevensoverdrachtsnelheid: 18 Gbit/s
    Dikte van de geleider: AWG 28
    Resolutie: 4K bij 60 Hz
    Buitenschede diameter: 7,3 mm
    Connectors: verguld
    Afscherming: dubbel afgeschermd
    Audio Return Channel: ja

  • NORMEN

    RoHS, AEEA, CE

  • CODE ONDERDEELNUMMER

    TC3-CPK3M [SAP: 8316005]

  • Land van oorsprong

    China

  • ISO

    ISO 9001:2015

Enkelvoudige TC3-opbouwcontactdoos VK

  • Kleur

    wit

  • Materiaal

    ABS-kunststof

  • Afmetingen product

    86 x 86 x 45 mm / 3,39" x 3,39" x 1,77"

  • Gewicht met verpakking

    75 g

  • Afmetingen met verpakking

    160 x 240 mm /6,3" x 9,4"

  • CODE ONDERDEELNUMMER

    TC3 BACKBOX1G [SAP: 3446597]

  • Land van oorsprong

    China

  • ISO

    ISO 9001:2015

Enkelvoudige TC3-afwerkplaat VK

  • Kleur

    wit

  • Materiaal

    PC

  • Afmetingen product

    86 x 86 x 8 mm

  • Gewicht met verpakking

    50 g

  • Afmetingen met verpakking

    120 x 200 mm

  • CODE ONDERDEELNUMMER

    TC3 SURR1G [SAP: 3446602]

  • Land van oorsprong

    China

  • ISO

    ISO 9001:2015

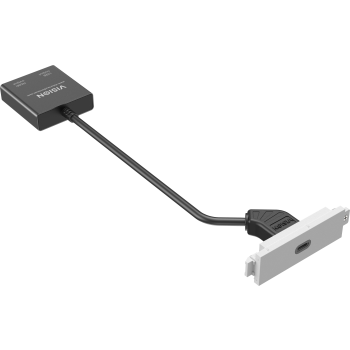

Techconnect USB-C module

  • Kleur

    wit

  • Materiaal

    PC

  • Afmetingen product

    Module: 64 x 21 mm
    Stopcontact behuizing: 49 x 44 x 14 mm

  • Gewicht met verpakking

    56 g

  • Afmetingen met verpakking

    120 x 200 mm

  • KABELDIKTE

    AWG 26

  • KABELLENGTE

    200mm

  • RESOLUTIE

    Ondersteunt 4K bij 60 Hz

  • CODE ONDERDEELNUMMER

    TC3 USBC [SAP: 4783744]

  • Land van oorsprong

    China

  • ISO

    ISO 9001:2015

Lege TC3-module

  • Kleur

    wit

  • Materiaal

    PC

  • Afmetingen product

    64 x 21 x 9 mm

  • Gewicht met verpakking

    8 g

  • Afmetingen met verpakking

    90 x 150 mm

  • CODE ONDERDEELNUMMER

    TC3 BLANK [SAP: 3446572]

  • Land van oorsprong

    China

  • ISO

    ISO 9001:2015

TC 2MUSBC/BL Zwart USB-C-kabel 2 m (6,6 ft)

  • GEWICHT MET VERPAKKING

    0,09 kg

  • Gewicht product

    0,04 kg

  • Afmetingen met verpakking

    150 mm x 150 mm x 30 mm

  • BUITENDIAMETER

    4,5 mm

  • KABELDIKTE

    22+30AWG

  • Bandbreedte

    5Gbit/s

  • LAADSTROOM

    3 A

  • MANTEL

    PVC

  • Kleur

    Wit

  • Vermogen

    60 watt

  • USB 3.1-KABEL

    1.3

  • VERNIKKELDE CONNECTORS

    1.3

  • ONDERSTEUNT ALT-MODUS BIJ GEBRUIK VAN EEN KABEL VOOR DISPLAYPORT OF HDMI-SIGNAAL IN PLAATS VAN USB

    1.3

  • VOLDOET AAN

    RoHS, CE, FCC

  • CODE ONDERDEELNUMMER

    TC 2MUSBC [SAP: 8316006]

  • Land van oorsprong

    China

  • ISO

    ISO 9001:2015

witte HDMI-kabel 3 m (10 ft)

  • HDMI VERSIE

    v2.0 (4K @ 60Hz)

  • Bandbreedte

    340 MHz

  • BUITENDIAMETER MANTEL

    7,3 mm (0,29″)

  • KABELDIKTE

    28 AWG (American Wire Gauge)

  • Gewicht met verpakking

    0,20 kg (0,44 lb)

  • Afmetingen met verpakking

    160 x 115 x 40 mm (6,3" x 4,53" x 1,57")

  • CONNECTORS

    VERGULDE

  • Overdrachtssnelheid

    18 Gbit/s

  • Type afscherming

    dubbel afgeschermd

  • Retourkanaal audio (Audio Return Channel of ARC)

    Ja

  • GESCHIKT VOOR 4K

    1.3

  • HIGH-SPEED (CATEGORIE 2) MET ETHERNET

    1.3

  • CODE ONDERDEELNUMMER

    TC2 3MHDMI [SAP: 3000666]

  • Land van oorsprong

    China

  • ISO

    ISO 9001:2015

witte USB 2.0-kabel 3 m (10ft)

  • ISOLATIE

    HDPE

  • MANTEL: PVC, BUITENDIAMETER

    4,5mm (0,18″)

  • KABELDIKTE

    28+24AWG

  • BANDBREEDTE

    480Mbit/s

  • MANTEL

    > 65% dekking gevlochten kabelafscherming

  • VOLDOET AAN

    RoHS, CE, FCC

  • PACKAGED WEIGHT

    0,12 kg (0,26 lb)

  • PACKAGED DIMENSION

    160 x 160 x 45 mm (6,3" x 6,3" x 1,8")

  • KLEUR

    Wit

  • HIGH-SPEED USB 2.0-KABEL

  • Gevlochten afscherming en ferrietkern bij connector A (computer) als bescherming tegen EMF- en RF-interferentie

  • VERGULDE CONNECTORS

  • CODE ONDERDEELNUMMER

    TC2 3MUSB [SAP: 3004700]

  • Land van oorsprong

    China

  • ISO

    ISO 9001:2015
