Forfait HDMI Techconnect Faceplate 3 m | Vision Audio Visual

Dalles
Façades à montage mural

Forfait HDMI Techconnect Faceplate 3 m

/ SAP:
  • Fin de vie November 2023

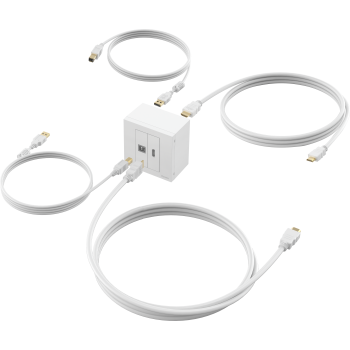

  • Pack plaque frontale HDMI de base
  • Matériel de montage : boîte d'encastrement simple et encadrement
  • Modules : HDMI et USB 3.0
  • Câbles d'entrée : HDMI de 3 m et USB
  • Câbles de sortie : HDMI de 3 m et USB
État des stocks @ 24-avril-24
  • Total 0
TC3 Présentation des systèmes
TC3 Présentation des systèmes
Configurer une variante de la dalle
  • Partager sur
  • ou

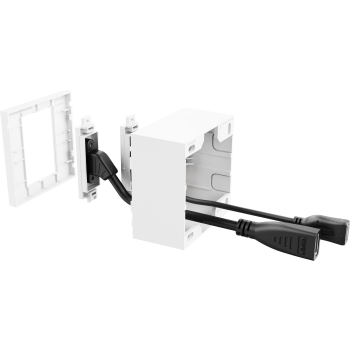

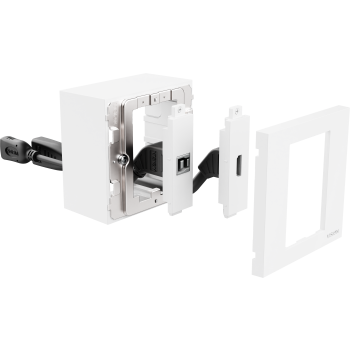

Techconnect est la plaque frontale audiovisuelle modulaire la plus populaire d'Europe, spécialement conçue pour les installateurs AV. Elle se compose d'un "encadrement" qui s'adapte à une boîte d'encastrement, puis les modules se fixent en place pour compléter l'installation. Techconnect est basé sur les tailles standard des boîtes d'encastrement au Royaume-Uni.

Ce package comprend tout ce dont les installateurs AV professionnels ont besoin pour la plupart des installations de projecteurs interactifs ou d'écrans de base. Il s'agit d'un package simple qui contient une sélection de modules de base comme point de départ, ainsi que des câbles d'entrée et de sortie.

Nous savons, grâce à deux décennies de soutien à nos clients, que la plupart des problèmes de connectivité sont causés par des câbles d'entrée de mauvaise qualité. Pour les applications normales des consommateurs, un câble de 2 ou 3 mètres n'a pas besoin d'être de qualité premium, mais lorsque vous introduisez des jonctions et des câbles plus longs, chaque lien de la chaîne de signal doit être optimisé. En utilisant des câbles Vision pour l'entrée et la sortie, vous savez que la largeur de bande du signal sera maintenue.

Fonctionnalités

  • Prêt pour la 4K

    Ce système prend en charge la 4K à 60 Hz. Remarque : certaines combinaisons d'écran et de source ne permettront pas les 60 Hz car elles sont plus sensibles à la dégradation du signal.

  • Modules inclus

    1 x HDMI
    1 x USB USB 3.0
    Connecteur de type "A" à l'arrière (forme rectangulaire)
    Connecteur de type "B" à l'avant (forme carrée)

  • Câbles inclus

    Câbles d'entrée (de la source à la plaque frontale)
    3 m HDMI
    3 m USB

    Câbles de sortie (de la plaque frontale à l'écran)
    3 m HDMI
    3 m USB

  • Assemblage facile

    Techconnect est facile à installer et offre plus d'espace derrière les modules pour ranger les câbles.

  • Espace pour l'étiquetage

    L'encadrement est blanc avec un profil ciselé, et il y a 11 mm d'espace au-dessus et en dessous des modules pour des autocollants d'informations ou de branding d'entreprise.

  • Plus solide

    Techconnect dispose de nervures supplémentaires pour réduire la flexion des modules et le plastique ne devient pas cassant. Nous les avons conçus pour durer toute une vie.

  • Modules à visser

    Les modules ont une languette qui s'accroche à l'encadrement en bas, puis quelques tours des vis préinstallées verrouillent les modules en place.

  • Prêt pour l'avenir

    Une famille de modules fonctionne dans le même encadrement, donc si vous avez besoin de changer quoi que ce soit, c'est facile.

  • Pas de soudure

    Les plaques frontales qui nécessitent de la soudure prennent du temps à construire sur place et - même pour les experts - créent un possible point de défaillance dans le système. Techconnect réduit les risques lors d'une installation.

Composants

Produits connexes

Caractéristiques

  • DIMENSIONS DE LA BOÎTE ARRIÈRE

    86 x 86 x 45 mm

  • DIMENSIONS DE L'ENCADREMENT

    86 x 86 x 8 mm

  • DIMENSIONS DU CARTON

    160 x 95 x 60 mm

  • POIDS EMBALLÉ

    0,3 kg

  • Couleur

    Modules et matériel de montage : Blanc
    Câbles : Blanc

  • SPÉCIFICATIONS DU MODULE HDMI

    Standard HDMI : v2.0
    Épaisseur du conducteur : AWG 26
    Résolution : 4K à 60 Hz (taux de rafraîchissement dépendant de la combinaison de la source et de l'affichage)
    Longueur de la queue : 200 mm
    Matériau : ABS
    Dimensions : 64 x 21 mm (hauteur x largeur)

  • SPÉCIFICATIONS DU MODULE USB

    Standard USB : USB 3.0
    Matériau : ABS
    Longueur de la queue : 200 mm
    Dimensions : 64 x 21 mm (hauteur x largeur)

  • SPÉCIFICATIONS DU CÂBLE USB

    Standard USB : 2.0
    Bande passante : 480 Mbit/s
    Épaisseur du conducteur : AWG 28+24
    Diamètre de la gaine externe : 4,5 mm
    Matériau de la gaine externe : PVC
    Matériau d'isolation : HDPE
    Connecteurs : plaqués or
    Blindage : Plus de 65 % de couverture, tressé
    Protection contre les champs électromagnétiques : Noyau en ferrite à l'extrémité du connecteur A

  • SPÉCIFICATIONS DU CÂBLE HDMI

    Standard HDMI : v2.0 High Speed Catégorie 2 avec Ethernet
    Bande passante : 340 MHz
    Débit de transfert de données : 18 Gbit/s
    Épaisseur du conducteur : AWG 28
    Résolution : 4K à 60 Hz
    Diamètre de la gaine externe : 7,3 mm
    Connecteurs : plaqués or
    Blindage : doublement blindé
    Canal de retour audio : oui

  • CONFORMITÉ MODULE

    RoHS, DEEE et CE

  • RÉFÉRENCE DE COMMANDE

    TC3-HPK3M [SAP: 8316001]

  • Pays d'origine

    China

  • ISO

    ISO 9001:2015

Boîtier arrière TC3 1 poste pour montage en surface pour le Royaume-Uni

  • Couleur

    blanc

  • Matériau

    plastique ABS

  • Dimensions du produit

    86 x 86 x 45 mm / 3,39" x 3,39" x 1,77"

  • Poids du produit

    0,07 kg (0,15 lb)

  • Poids emballé

    0,07 kg (0,15 lb)

  • Dimensions produit emballé

    160 x 240 mm /6,3 x 9,4 po

  • RÉFÉRENCE DE COMMANDE

    TC3 BACKBOX1G [SAP: 3446597]

  • Pays d'origine

    China

  • ISO

    ISO 9001:2015

Cache TC3 1 poste pour le Royaume-Uni

  • Couleur

    blanc

  • Matériau

    plastique ABS

  • Dimensions du produit

    86 x 86 x 8 mm / 3,39" x 3,39" x 0,31"

  • Poids du produit

    0,04 kg (0,09 lb)

  • Poids emballé

    0,04 kg (0,09 lb)

  • Dimensions produit emballé

    120 x 200 mm /4,7 x 7,9 po

  • RÉFÉRENCE DE COMMANDE

    TC3 SURR1G [SAP: 3446602]

  • Pays d'origine

    China

  • ISO

    ISO 9001:2015

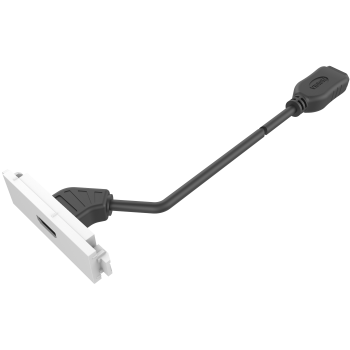

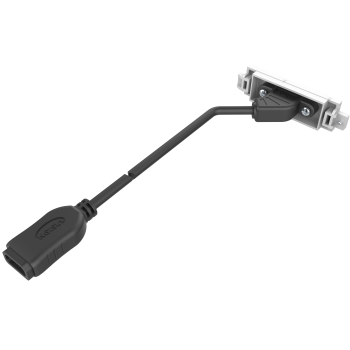

Module HDMI TC3

  • Couleur

    blanc

  • Matériau

    plastique ABS

  • Dimensions du produit

    64 x 21 x 250 mm

  • Poids du produit

    0,1 kg

  • Poids emballé

    0,1 kg

  • Dimensions produit emballé

    120 x 200 mm

  • Épaisseur du conducteur

    AWG 26

  • Longueur du brin

    200 mm

  • 4K @ 30 HZ

    Le câble d'entrée peut avoir jusqu'à 3 m.
    Le câble de sortie peut avoir jusqu'à 15 m de long, mais le taux de rafraîchissement peut devoir être ajusté à 30 Hz pour les câbles de plus de 5 m (en fonction de la source et de l'écran).

  • RÉFÉRENCE DE COMMANDE

    TC3 HDMI [SAP: 3446573]

  • Pays d'origine

    China

  • ISO

    ISO 9001:2015

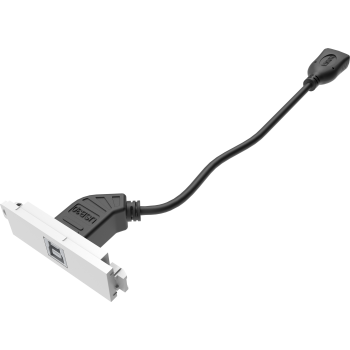

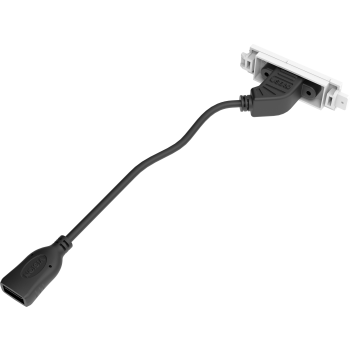

Module USB-B vers USB-A TC3

  • Couleur

    blanc

  • Matériau

    plastique ABS

  • Dimensions du produit

    64 x 21 x 45 mm / 2,52 x 0,83 x 1,77 po (hauteur x largeur x profondeur)

  • Poids du produit

    0,1 kg (0,2 lb)

  • Poids emballé

    0,1 kg (0,2 lb)

  • Dimensions produit emballé

    120 x 200 mm / 4,7 x 7,9 po

  • RÉFÉRENCE DE COMMANDE

    TC3 USBB [SAP: 3446581]

  • Pays d'origine

    China

  • ISO

    ISO 9001:2015

Câble HDMI blanc 3 m (10 pi)

  • HDMI VERSION

    v2,0 (4K @ 60Hz)

  • Débit binaire

    340 MHz

  • DIAMèTRE EXTéRIEUR DE LA GAINE

    7,3 mm (0,29 po)

  • ÉPAISSEUR DU CONDUCTEUR

    28 AWG (American Wire Gauge)

  • POIDS BRUT

    0,20 kg (0,44 lb)

  • Dimensions produit emballé

    160 x 115 x 40 mm (6,3 x 4,53 x 1,57 po)

  • CONNECTEURS

    PLAQUéS OR

  • Taux de transfert de données

    18 Gbit/s

  • Type de blindage

    Double blindage

  • Canal de retour audio (ARC)

    Oui

  • COMPATIBLE 4K

  • HAUTE VITESSE (CATéGORIE 2) AVEC ETHERNET

    260 x 320 mm (10,2 x 12,6 po)

  • RÉFÉRENCE DE COMMANDE

    TC2 3MHDMI [SAP: 3000666]

  • Pays d'origine

    China

  • ISO

    ISO 9001:2015

Câble blanc USB 2.0 3 m (10 pi)

  • ISOLATION

    PEHD

  • GAINE : PCV, DIAMèTRE EXTéRIEUR

    4,5mm (0,18 po)

  • ÉPAISSEUR DU CONDUCTEUR

    28+24 AWG

  • DéBIT BINAIRE

    480Mbit/s

  • BLINDAGE

    blindage tressé couvrant à plus de 65 %

  • CONFORMITé

    RoHS, CE, FCC

  • PACKAGED WEIGHT

    0,12 kg (0,26 lb)

  • PACKAGED DIMENSION

    160 x 160 x 45 mm (6,3 x 6,3 x 1,8 po)

  • COLOR

    Blanc

  • CâBLE USB 2.0 HAUTE VITESSE

  • Blindage tressé et âme ferrite sur connecteur A (ordinateur) pour la protection contre les interférences avec champs EM et radiofréquences

  • CONNECTEURS PLAQUéS OR

  • RÉFÉRENCE DE COMMANDE

    TC2 3MUSB [SAP: 3004700]

  • Pays d'origine

    China

  • ISO

    ISO 9001:2015
