HDMI Techconnect Faceplate Pakke 10 m | Vision Audio Visual

Frontplader
Vægmonterede frontplader

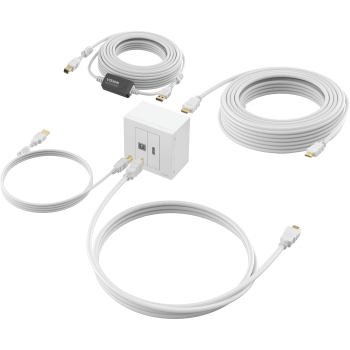

HDMI Techconnect Faceplate Pakke 10 m

Part Number: SAP: EAN:
  • Levetid April 2024
  • Grundlæggende HDMI-frontpladepakke
  • Monteringsbeslag: enkeltgangsbagkasse og omgivelse
  • Moduler: HDMI og USB 3.0
  • Indgangskabler: 3 m HDMI og USB
  • Udgangskabler: 10 m HDMI og USB
Lagerniveauer @ 06-november-24
  • Total 0
TC3 Systemoversigt
TC3 Systemoversigt
Konfigurer en variation af frontpladen
  • Del på
  • eller

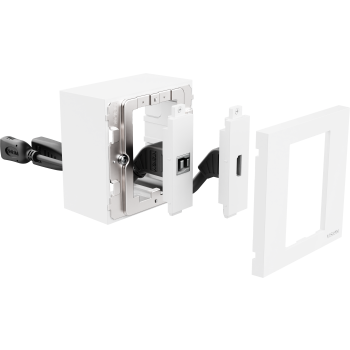

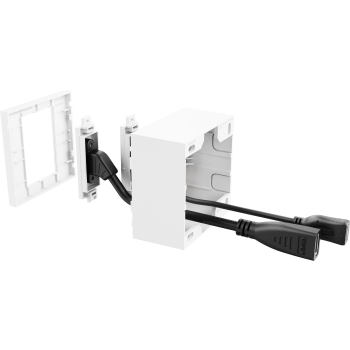

Techconnect er Europas mest populære modulære lyd- og videofrontplade, specielt designet til AV-installatører. Den består af en "omgivelse", der passer til en indmuringsdåse, og derefter fastgøres modulerne for at fuldføre installationen. Techconnect er baseret på standardstørrelser for indmuringsdåser i Storbritannien.

Denne pakke indeholder alt, hvad professionelle AV-installatører har brug for til de fleste grundlæggende installationer af interaktive projektorer eller skærme. Det er en simpel pakke, der indeholder et grundlæggende udvalg af moduler som udgangspunkt samt ind- og udgangskabler.

Vi ved fra to årtiers erfaring med at støtte vores kunder, at de fleste tilslutningsproblemer skyldes dårlige kvalitetskabler til indgang. Til normale forbrugerapplikationer behøver et kabel på 2 eller 3 meter ikke at være af førsteklasses kvalitet, men når du introducerer samlinger og længere kabler, skal hver forbindelse i signalkæden optimeres. Så ved at bruge Vision-kabler til indgang og udgang ved du, at signalets båndbredde vil blive opretholdt.

Funktioner

  • 4K-klar

    Dette system understøtter 4K ved 60 Hz. Bemærk: Nogle kombinationer af skærm og kilde tillader ikke 60 Hz, fordi de er mere følsomme over for signalfordeling.

  • Medfølgende moduler

    1 x HDMI
    1 x USB USB 3.0
    Type "A" stik bagpå (rektangulær form)
    Type "B" stik foran (firkantet form)

  • Medfølgende kabler

    Indgangskabler (fra kilde til frontplade)
    3 m HDMI
    3 m USB

    Udgangskabler (fra frontplade til skærm)
    3 m HDMI
    10 m USB med aktiv forstærker

  • Let montage

    Techconnect er let at installere og har mere plads bag modulerne til at gemme kabler.

  • Plads til mærkning

    Omgivelserne er hvide med en profil i skarp relief, og der er 11 mm plads over og under modulerne til information eller firmaets logoetiketter.

  • Stærkere

    Techconnect har ekstra ribber for at reducere modulbøjning, og plastmaterialet bliver ikke sprødt. Vi har designet dem til at holde en levetid.

  • Skruemoduler

    Modulerne har en fane, der hægter sig fast i omgivelsen nederst, og derefter låser et par omdrejninger af de forudinstallerende skruer modulerne på plads.

  • Fremtidssikret

    En familie af moduler fungerer i samme omgivelse, så hvis du nogensinde har brug for at ændre noget, er det nemt.

  • Ingen lodning

    Frontplader, der kræver lodning, tager tid at bygge på stedet, og - selv for eksperter - skaber en mulig fejlpunkt i systemet. Techconnect mindsker risikoen ved en installation.

Komponenter

Relaterede produkter

Specifikationer

  • BACKBOX DIMENSIONER

    86 x 86 x 45 mm

  • OMGIVELSES DIMENSIONER

    86 x 86 x 8 mm

  • KARTON DIMENSIONER

    160 x 95 x 60 mm

  • EMBALLERET VÆGT

    0,3 kg

  • FARVE

    Moduler og monteringsmateriale: Hvid
    Kabler: Hvid

  • HDMI MODULSPECIFIKATION

    HDMI Standard: v2.0
    Leder tykkelse: AWG 26
    Opløsning: 4K @ 60 Hz (opdateringsfrekvens afhænger af kilde- og skærmkombination)
    Halelængde: 200 mm
    Materiale: ABS
    Dimensioner: 64 x 21 mm (højde x bredde)

  • USB MODULSPECIFIKATION

    USB Standard: USB 3.0
    Materiale: ABS
    Halelængde: 200 mm
    Dimensioner: 64 x 21 mm (højde x bredde)

  • USB-KABELSPECIFIKATION

    USB Standard: 2.0
    Aktiv Booster: Inline aktiv booster halvvejs langs kablet
    Båndbredde: 480 Mbit/s
    Leder tykkelse: AWG 28+24
    Ydre kappe diameter: 4,5 mm (0,2")
    Ydre kappe materiale: PVC
    Isolationsmateriale: HDPE
    Stik: forgyldt
    Skærmning: Mere end 65 % dækning, flettet
    EMF-beskyttelse: Ferritkerne i begge ender

  • HDMI-KABELSPECIFIKATION

    HDMI Standard: v2.0 High Speed Kategori 2 med Ethernet
    Båndbredde: 340 MHz
    Dataoverførselshastighed: 18 Gbit/s
    Leder tykkelse: AWG 26
    Opløsning: 4K ved 60 Hz
    Ydre kappe diameter: 8,0 mm
    Stik: forgyldt
    Skærmning: Dobbelt afskærmet
    Lydreturkanal: Ja

  • OVERHOLDELSER

    RoHS, WEEE, CE

  • BESTILLINGSKODE TIL RESERVEDELE

    TC3-HPK10M [SAP: 8316003]

  • Oprindelsesland

    China

  • ISO

    ISO 9001:2015

TC3 UK 1-Gang overflademonteret bagboks

  • Farver

    Hvid

  • Materiale

    ABS-plast

  • Produktmål

    86 x 86 x 45 mm / 3,39" x 3,39" x 1,77"

  • Vægt med emballage

    75 g

  • Størrelse med emballage

    160 x 240 mm /6,3" x 9,4"

  • BESTILLINGSKODE TIL RESERVEDELE

    TC3 BACKBOX1G [SAP: 3446597]

  • Oprindelsesland

    China

  • ISO

    ISO 9001:2015

TC3 UK 1-Gang Surround

  • Farver

    Hvid

  • Materiale

    PC

  • Produktmål

    86 x 86 x 8 mm

  • Vægt med emballage

    50 g

  • Størrelse med emballage

    120 x 200 mm

  • BESTILLINGSKODE TIL RESERVEDELE

    TC3 SURR1G [SAP: 3446602]

  • Oprindelsesland

    China

  • ISO

    ISO 9001:2015

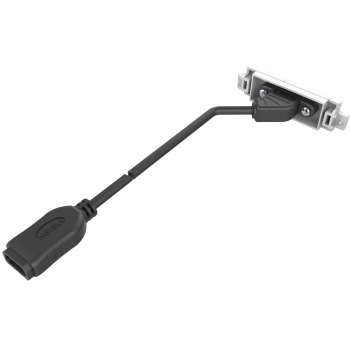

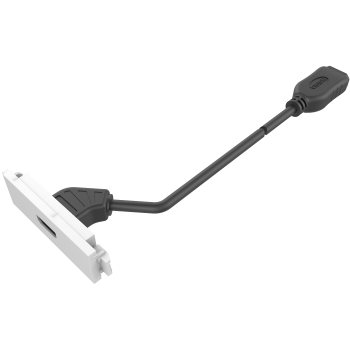

TC3 HDMI-modul

  • Farver

    Hvid

  • Materiale

    PC

  • Produktmål

    64 x 21 x 250 mm

  • Vægt med emballage

    50 g

  • Størrelse med emballage

    120 x 200 mm

  • Ledertykkelse

    26 AWG

  • Kabellængde

    200 mm

  • 4K @ 30 HZ

    Inputkablet kan være op til 3 m
    Outputkablet kan være op til 15 m langt, men opdateringsfrekvensen kan være nødt til at blive justeret til 30 Hz for kabler længere end 5 m (afhængigt af kilde og skærm).

  • BESTILLINGSKODE TIL RESERVEDELE

    TC3 HDMI [SAP: 3446573]

  • Oprindelsesland

    China

  • ISO

    ISO 9001:2015

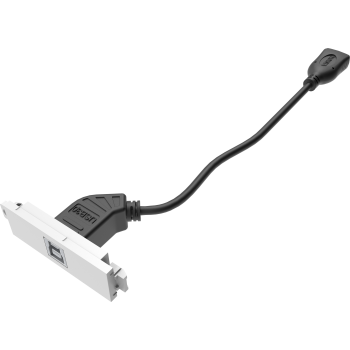

TC3 USB-B til USB-A-modul

  • Farver

    Hvid

  • Materiale

    PC

  • Produktmål

    64 x 21 x 45 mm (højde x bredde x dybde)

  • Vægt med emballage

    44 g

  • Størrelse med emballage

    120 x 200 mm

  • BESTILLINGSKODE TIL RESERVEDELE

    TC3 USBB [SAP: 3446581]

  • Oprindelsesland

    China

  • ISO

    ISO 9001:2015

hvidt HDMI-kabel 10 m (33ft)

  • HDMI VERSION

    v2,0 (4K @ 60Hz)

  • HYLSTER UDVENDIG DIAMETER

    8,0 mm (0,31″)

  • LEDERTYKKELSE

    26 AWG

  • Vægt med emballage

    0,89 kg (1,96 lb)

  • Størrelse med emballage

    200 x 200 x 90 mm (7,87” x 7,87” x 3,54”)

  • STIK

    GULDBELAGTE

  • Dataoverførselshastighed

    18 Gbit/s

  • Båndbredde

    340 MHz

  • Type afskærmning

    Dobbelt afskærmet

  • Audio Return Channel (ARC)

    Ja

  • 4K-KOMPATIBEL

    1.3

  • HIGH-SPEED (KATEGORI 2) MED ETHERNET

    1.3

  • BESTILLINGSKODE TIL RESERVEDELE

    TC2 10MHDMI [SAP: 2746864]

  • Oprindelsesland

    China

  • ISO

    ISO 9001:2015

Hvid USB 2.0-kabel 10m (33 fod) med aktiv booster

  • ISOLERING

    HDPE

  • HYLSTER: PVC, UDVENDIG DIAMETER

    4,5mm (0,18″)

  • LEDERTYKKELSE

    28+24 AWG

  • Båndbredde

    480Mbit/s

  • SKæRMET

    > 65 % dækkende flettet skærm

  • OVERENSSTEMMELSE

    RoHS, CE, FCC

  • Vægt med emballage

    0,35 kg (0,77 lb)

  • PACKAGED DIMENSION

    180 x 170 x 70 mm (7,1" x 6,7" x 2,8")

  • HøJHASTIGHEDS USB 2.0 KABEL

  • FERRITKERNE I BEGGE ENDER TIL AT FORHINDRE RF-FORSTYRRELSE

  • GULDBELAGTE STIK

  • BESTILLINGSKODE TIL RESERVEDELE

    TC 10MUSB+/2 [SAP: 7428313]

  • Oprindelsesland

    China

  • ISO

    ISO 9001:2015

hvidt HDMI-kabel 3 m (10ft)

  • HDMI VERSION

    v2,0 (4K @ 60Hz)

  • Båndbredde

    340 MHz

  • HYLSTER UDVENDIG DIAMETER

    7,3 mm (0,29″)

  • LEDERTYKKELSE

    28 AWG (American Wire Gauge)

  • Vægt med emballage

    0,20 kg (0,44 lb)

  • Størrelse med emballage

    160 x 115 x 40 mm (6,3" x 4,53" x 1,57")

  • STIK

    GULDBELAGTE

  • Dataoverførselshastighed

    18 Gbit/s

  • Type afskærmning

    Dobbelt afskærmet

  • Audio Return Channel (ARC)

    Ja

  • 4K-KOMPATIBEL

    1.3

  • HIGH-SPEED (KATEGORY 2) MED ETHERNET

    1.3

  • BESTILLINGSKODE TIL RESERVEDELE

    TC2 3MHDMI [SAP: 3000666]

  • Oprindelsesland

    China

  • ISO

    ISO 9001:2015

Witte USB 2.0-kabel 3m (10ft)

  • ISOLATION

    HDPE

  • HYLSTER: PVC, UDVENDIG DIAMETER

    4,5mm (0,18″)

  • LEDERTYKKELSE

    28+24 AWG

  • BåNDBREDDE

    480Mbit/s

  • SKæRMET

    > 65 % dækkende flettet skærm

  • KOMPATIBEL

    RoHS, CE, FCC

  • PACKAGED WEIGHT

    0,12 kg (0,26 lb)

  • PACKAGED DIMENSION

    160 x 160 x 45 mm (6,3" x 6,3" x 1,8")

  • FARVE

    Hvid

  • HøJHASTIGHEDS USB 2.0 KABEL

  • Flettet kabelskærm og ferritkerne ved stikforbindelse A (computer) ende-til-skærm mod EMF- og RF-forstyrrelser

  • GULDBELAGTE STIK

  • BESTILLINGSKODE TIL RESERVEDELE

    TC2 3MUSB [SAP: 3004700]

  • Oprindelsesland

    China

  • ISO

    ISO 9001:2015
