Mascherina e kit di cavi TC3 da 10 m | Vision Audio Visual

Mascherine
Piastre per montaggio a parete

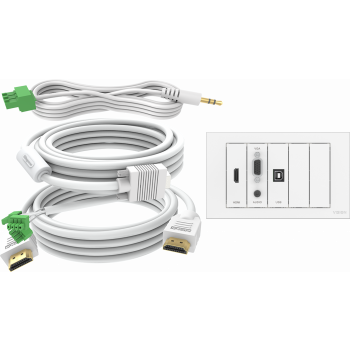

Mascherina e kit di cavi TC3 da 10 m

Part Number: SAP: EAN:
  • Hardware di montaggio incluso:
  • 1 x TC3 BACKBOX2G Scatola da incasso 2-Gang
  • 1 x TC3 SURR2G Cornice 2-Gang
  • Moduli inclusi:
  • 1 x TC3 VGAF3.5MM VGA e Minijack
  • 1 x TC3 HDMI HDMI
  • 1 x TC3 USBB USBB
  • Cavi inclusi:
  • 1 x TC2 3MVGA VGA
  • 1 x TC2 3MHDMI HDMI
  • 1 x TC2 3M3.5MM Minijack
Livelli scorte @ 18-novembre-24
  • Total 56
  • EU 44
  • UK 12
TC3 Panoramica del sistema
TC3 Panoramica del sistema
Configura una variante di questo pacchetto
  • Condividi su
  • o

Techconnect è una serie di mascherine modulari per applicazioni audiovisive progettata specificamente per gli installatori AV.

Una “mascherina” realizzata in due parti viene fissata alla scatola portapresa (o alla piastra portafrutti in caso di muro cavo), quindi i moduli vengono montati in posizione per completare l’installazione. Techconnect si basa sulle scatole portapresa standard per il Regno Unito e Vision offre inoltre hardware di montaggio per altri paesi.

Poiché il 99% delle installazioni audiovisive professionali richiede il medesimo gruppo di moduli, Vision offre un semplice pacchetto che contiene una selezione base di moduli da utilizzare come punto di partenza.

Caratteristiche

  • Montaggio e finitura migliorati

    Technoconnect3 presenta più spazio dietro i moduli per l’alloggiamento dei cavi e gli spazi tra i moduli sono più stretti e regolari.

  • Bianco

    Perfettamente bianco con un profilo cesellato, Technoconect3 presenta anche uno spazio piano di 11 mm sopra e sotto i connettori per etichette contenenti informazioni o il logo dell’azienda.

  • Maggiore robustezza

    Techconnect3 presenta moduli più corti e una maggiore nervatura per ridurre la flessibilità dei moduli. Per le parti in cui la flessibilità è auspicabile per evitare la rottura si è utilizzata plastica ABS.

  • Moduli avvitabili

    I moduli presentano una linguetta che si aggancia alla mascherina in corrispondenza della parte bassa e viti preinstallate che quindi fissano il modulo in posizione con pochi giri.

  • Moduli attivi e passivi

    Vision offre moduli pass-through per applicazioni AV, IT e di audio professionale, oltre a moduli attivi per il potenziamento dei segnali USB o l’estensione di segnali HDMI, VGA e USB a cavi CAT6. È addirittura possibile installare un potente modulo di amplificazione audio o un modulo di controllo universale proprio accanto ai moduli di connettività. La mascherina è a portata di mano e ben fissata.

  • Cavi Plug-In

    Vision offre cavi professionali. I cavi VGA, fono (RCA) e mini-jack di Techconnect sono dotati di connettori Phoenix a un’estremità per il collegamento diretto al retro dei moduli. Questi connettori Phoenix possono essere facilmente rimossi per la posa dei cavi.

  • Supporto per EDID

    Il cavo VGA di Vision è dotato di linee dati SDA e SCL per supportare l’handshake EDID che permettono al dispositivo di visualizzazione di comunicare le modalità di visualizzazione supportate.

  • Nessuna saldatura

    Le mascherine che comportano saldature richiedono lunghi tempi di montaggio sul posto e inoltre, anche in caso di installatori esperti, introducono nel sistema un possibile punto di guasto. Techconnect elimina i rischi legati all’installazione.

  • Adesivo DDA opzionale

    Adesivi sottili in vinile tagliati al laser sono disponibili che si attaccano alla parte anteriore del telaio, rendendolo conforme all'Atto sulla Discriminazione nei Confronti delle Persone con Disabilità (sostituito dall'Equalities Act 2010 nel Regno Unito). Numero di parte: TC3 SURR2G_DDA.

Specifiche

  • Colore

    Bianco opaco

  • LUNGHEZZA DEL CAVO

    10 m

  • CODICE ARTICOLO PER L’ORDINE

    TC3-PK+PK10MCABLES [SAP: 3693005]

  • Paese di origine

    China

Pacchetto mascherine TC3

  • DIMENSIONI SCATOLA

    160 x 95 x 60 mm (6,3"x 3,74" x 2,36")

  • PESO CON IMBALLO

    0,3 kg /0,66 libbre

  • Materiale

    plastica

  • CONFORMITÀ MODULI

    RoHS, RAEE, CE

  • CODICE ARTICOLO PER L’ORDINE

    TC3-PK [SAP: 3446594]

  • Paese di origine

    China

  • ISO

    ISO 9001:2015

Scatola portapresa a 2 posti per montaggio in superficie Regno Unito TC3

  • Colore

    bianco

  • Materiale

    plastica ABS

  • Dimensioni del prodotto

    146 x 86 x 45 mm

  • Peso con imballo

    138 g

  • Dimensioni con imballo

    160 x 240 mm

  • CODICE ARTICOLO PER L’ORDINE

    TC3 BACKBOX2G [SAP: 3446598]

  • Paese di origine

    China

  • ISO

    ISO 9001:2015

Placca a 2 posti Regno Unito TC3

  • Colore

    bianco

  • Materiale

    PC

  • Dimensioni del prodotto

    146 x 86 x 8 mm

  • Peso con imballo

    67 g

  • Dimensioni con imballo

    120 x 200 mm

  • CODICE ARTICOLO PER L’ORDINE

    TC3 SURR2G [SAP: 3446603]

  • Paese di origine

    China

  • ISO

    ISO 9001:2015

Modulo da USB-B a USB-A TC3

  • Colore

    bianco

  • Materiale

    PC

  • Dimensioni del prodotto

    64 x 21 x 45 mm (altezza x larghezza x profondità)

  • Peso con imballo

    44 g

  • Dimensioni con imballo

    120 x 200 mm

  • CODICE ARTICOLO PER L’ORDINE

    TC3 USBB [SAP: 3446581]

  • Paese di origine

    China

  • ISO

    ISO 9001:2015

Modulo HDMI TC3

  • Colore

    bianco

  • Materiale

    PC

  • Dimensioni del prodotto

    64 x 21 x 250 mm

  • Peso con imballo

    50 g

  • Dimensioni con imballo

    120 x 200 mm

  • Spessore del conduttore

    AWG 26

  • Lunghezza cavo

    200 mm

  • 4K @ 30 HZ

    Il cavo di ingresso può arrivare fino a 3 m
    Il cavo di uscita può arrivare fino a 15 m di lunghezza, ma la frequenza di aggiornamento potrebbe dover essere regolata a 30 Hz per cavi più lunghi di 5 m (a seconda della sorgente e del display).

  • CODICE ARTICOLO PER L’ORDINE

    TC3 HDMI [SAP: 3446573]

  • Paese di origine

    China

  • ISO

    ISO 9001:2015

Modulo vuoto TC3

  • Colore

    bianco

  • Materiale

    PC

  • Dimensioni del prodotto

    64 x 21 x 9 mm

  • Peso con imballo

    8 g

  • Dimensioni con imballo

    90 x 150 mm

  • CODICE ARTICOLO PER L’ORDINE

    TC3 BLANK [SAP: 3446572]

  • Paese di origine

    China

  • ISO

    ISO 9001:2015

Pacchetto Cavi TC3 da 10 m

  • DIMENSIONI SCATOLA

    220 x 220 x 120mm

  • PESO CON IMBALLO

    2,2kg

  • CONFORMITÀ

    RoHS, RAEE, CE/EMC, FCC

  • CODICE ARTICOLO PER L’ORDINE

    TC3-PK10MCABLES [SAP: 3246135]

  • Paese di origine

    China

  • ISO

    ISO 9001:2015

Cavo da VGA a Phoenix bianco da 10 m

  • GUAINA IN PVC, DIAMETRO ESTERNO

    8,0 mm

  • SPESSORE DEL CONDUTTORE

    28AWG

  • SCHERMATURA INTRECCIATA CON COPERTURA SUPERIORE AL

    >65%

  • IMPEDENZA

    a 10 MHz: 75 Ω (cavo coassiale)

  • RESISTENZA A 20 ℃ (Ω/1.000 M)

    237,25

  • DIMENSIONI CON IMBALLO

    200 x 200 x 90 mm

  • NUCLEO IN FERRITE PER BLOCCARE LE INTERFERENZE RADIO

  • FILO DI DRENAGGIO POSATO TRA MYLAR ALLUMINIZZATO E CALZA

  • CONNETTORI NICHELATI

  • FILO DI DRENAGGIO CON SCHERMATURA A TRECCIA IN ALLUMINIO

  • CODICE ARTICOLO PER L’ORDINE

    TC2 10MVGA [SAP: 1461166]

  • Paese di origine

    China

  • ISO

    ISO 9001:2015

Cavo professionale da mini-jack a Phoenix bianco da 10 m (32,8 piedi)

  • CAVO DI INSTALLAZIONE DI ALTA QUALITà

  • CODICE ARTICOLO PER L’ORDINE

    TC2 10M3.5MM [SAP: 1461164]

  • Paese di origine

    China

Cavo HDMI bianco da 10 m (33 piedi)

  • HDMI VERSIONE

    v2,0 (4K @ 60Hz)

  • DIAMETRO ESTERNO GUAINA

    8,0 mm (0,31″)

  • SPESSORE DEL CONDUTTORE

    26 AWG

  • PACKAGED WEIGHT

    0,89 kg (1,96 lb)

  • Dimensioni con imballo

    200 x 200 x 90 mm (7,87” x 7,87” x 3,54”)

  • CONNETTORI

    PLACCATI IN ORO

  • Velocità di trasferimento dei dati

    18 Gbit/s

  • Larghezza di banda

    340 MHz

  • Tipo di schermatura

    Doppia schermatura

  • Canale di ritorno audio (ARC)

    sì

  • COMPATIBILE CON 4K

    1.3

  • ALTA VELOCITà (CATEGORIA 2) CON ETHERNET

    1.3

  • CODICE ARTICOLO PER L’ORDINE

    TC2 10MHDMI [SAP: 2746864]

  • Paese di origine

    China

  • ISO

    ISO 9001:2015
