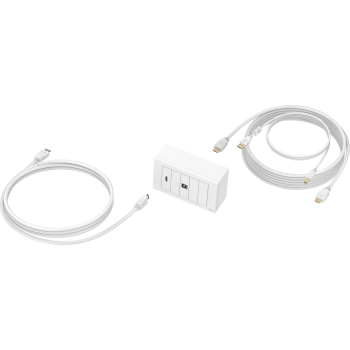

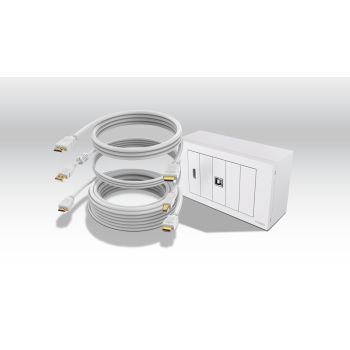

4K Pacchetto piastra frontale Techconnect 5m
- Sostituisce TC3-PK+PK5MCABLES
Caratteristiche principali
- Piastra frontale 4K @ 60 Hz e Pacchetto cavi
- Hardware di montaggio: scatola da incasso singola e contorno
- Moduli: HDMI 8K e USB 3.0
- Cavo di ingresso: HDMI 8K da 3 m
- Cavi di uscita: HDMI 8K da 5 m e USB
- Total 564
- EU 300
- UK 264
- 800 EU @ 23-giu-25 UK @ 30-giu-25
- 90 EU @ 22-gen-25 UK @ 29-gen-25
- 500 EU @ 04-apr-25 UK @ 11-apr-25
Introduzione
Techconnect è la frontale audiovisiva modulare più popolare in Europa, progettata appositamente per gli installatori AV. È composta da una "cornice" che si adatta a una scatola da incasso - utilizziamo una misura standard nel Regno Unito, quindi i moduli si fissano nella cornice per completare l'installazione.
Questo pacchetto include moduli comuni di cui gli installatori AV professionisti hanno bisogno per la maggior parte delle installazioni di proiettori interattivi o display di base. È un pacchetto semplice che contiene una selezione di moduli di base come punto di partenza, oltre a cavi di ingresso e di uscita.
Sappiamo, grazie a decenni di esperienza, che la maggior parte dei problemi di connettività sono causati dall'uso di cavi di qualità domestica come cavi di patch di ingresso. L'uso di cavi Vision di grado professionale per ingresso e uscita elimina i collo di bottiglia della larghezza di banda.
1/ L'introduzione di giunture in una catena di segnali HDMI riduce la potenza del segnale. Questo modulo della piastra frontale introduce due giunture.
2/ Alcuni laptop emettono un segnale più debole rispetto ad altri, e alcuni display sono più sensibili ai segnali in ingresso deboli. Per questo motivo non c'è alcuna garanzia di 4K @ 60 Hz.
Se non è possibile ottenere 60 Hz, utilizzare il modulo amplificatore (TC3 HDMI+), che ha un circuito attivo. Se ciò non funziona, la combinazione di display e sorgente che si ha è particolarmente sensibile al segnale debole, e sarà necessario utilizzare un modulo spazzola (TC3 BRUSH) con un cavo HDMI continuo tra la sorgente e il display.
Caratteristiche
-

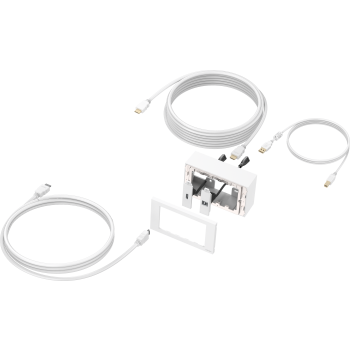

Moduli inclusi
3 x moduli BLANK
1 x HDMI con coda sul retro
1 x USB USB 3.0 con coda sul retro
Presa di tipo "A" sul retro (forma rettangolare) / Presa di tipo "B" sul fronte (forma quadrata) -
Cavi inclusi
Cavo di ingresso (dalla sorgente alla piastra frontale)
HDMI da 3 m
Nota: Gli schermi interattivi includono un cavo USB che può essere utilizzato come cavo di connessione di ingresso, quindi non lo includiamo con questo pacchetto. Li offriamo come pezzi di ricambio se ne hai bisogno: TC2 3MUSB.Cavi di uscita: (dalla piastra frontale al display)
HDMI da 5 m
USB da 5 m -
4K @ 60 Hz
Per la migliore possibilità di successo, tutte le parti HDMI in questo sistema sono valutate singolarmente a 8K @ 60 Hz e collettivamente a 4K @ 60 Hz.
-
Montaggio facile
Techconnect è facile da installare e ha più spazio dietro ai moduli per nascondere i cavi.
-
Spazio per l'etichettatura
La cornice è bianca con un profilo inciso, e dispone di 11 mm di spazio sopra e sotto i moduli per etichette informative o marchi aziendali.
-
Più robusto
Techconnect ha delle costole aggiuntive per ridurre la flessione dei moduli e la plastica non diventa fragile. Li abbiamo progettati per durare una vita.
-
Moduli a vite
I moduli hanno una linguetta che si aggancia alla cornice nella parte inferiore, quindi un paio di giri delle viti preinstallate bloccano i moduli in posizione.
-
Pronto per il futuro
Una famiglia di moduli funziona nella stessa cornice, quindi se mai dovessi cambiare qualcosa, è facile.
-
Adesivo DDA opzionale
Adesivi sottili in vinile tagliati al laser sono disponibili che si attaccano alla parte anteriore del telaio, rendendolo conforme all'Atto sulla Discriminazione nei Confronti delle Persone con Disabilità (sostituito dall'Equalities Act 2010 nel Regno Unito). Numero di parte: TC3 SURR2G_DDA.
Prodotti correlati
Specifiche
-
DIMENSIONI DELLA SCATOLA
86 x 86 x 8 mm
-
DIMENSIONI DELLA SCATOLA DI INCASSO
86 x 86 x 45 mm
-
DIMENSIONI SCATOLA
250 x 190 x 100 mm
-
PESO CONFEZIONATO
1,0 kg
-
COLORE
Moduli e attrezzatura di montaggio: Bianco
Cavi: Bianco -
SPECIFICHE DEL MODULO HDMI
Standard HDMI: v2.1
Spessore del conduttore: AWG 26
Risoluzione: 8K @ 60 Hz
Lunghezza della coda: 200 mm
Materiale: ABS
Dimensioni: 64 x 21 mm (altezza x larghezza) -
SPECIFICHE DEL MODULO USB
Standard USB: USB 3.0
Materiale: ABS
Lunghezza del cavo: 200 mm
Dimensioni: 64 x 21 mm (altezza x larghezza) -
SPECIFICHE DEL CAVO USB
USB Standard: 2.0
Larghezza di banda: 480 Mbit/s
Spessore del conduttore: AWG 28+24
Diametro della guaina esterna: 4,5 mm
Materiale della guaina esterna: PVC
Materiale di isolamento: HDPE
Connettori: placcati in oro
Schermatura: Copertura superiore al 65%, intrecciata
Protezione EMF: Nucleo di ferrite all'estremità del connettore A -
SPECIFICHE DEL CAVO HDMI
Standard HDMI: v2.1
Velocità di trasferimento dati: 48 Gbit/s
Spessore del conduttore: AWG 28
Risoluzione: 8K @ 60 Hz
Diametro della guaina esterna: 7,3 mm
Connettori: placcati oro
Schermatura: doppia schermatura
Canale di ritorno audio: sì -
Materiale
plastica
-
CONFORMITÀ MODULI
RoHS, RAEE, CE
-
CODICE ARTICOLO PER L’ORDINE
TC3-PK5M [SAP: 9792793]
-
Paese di origine
China
-
ISO
ISO 9001:2015
Placca a 2 posti Regno Unito TC3
-
Colore
bianco
-
Materiale
PC
-
Dimensioni del prodotto
146 x 86 x 8 mm
-
Peso con imballo
67 g
-
Dimensioni con imballo
120 x 200 mm
-
CODICE ARTICOLO PER L’ORDINE
TC3 SURR2G [SAP: 3446603]
-
Paese di origine
China
-
ISO
ISO 9001:2015
Scatola portapresa a 2 posti per montaggio in superficie Regno Unito TC3
-
Colore
bianco
-
Materiale
plastica ABS
-
Dimensioni del prodotto
146 x 86 x 45 mm
-
Peso con imballo
138 g
-
Dimensioni con imballo
160 x 240 mm
-
CODICE ARTICOLO PER L’ORDINE
TC3 BACKBOX2G [SAP: 3446598]
-
Paese di origine
China
-
ISO
ISO 9001:2015
Modulo vuoto TC3
-
Colore
bianco
-
Materiale
PC
-
Dimensioni del prodotto
64 x 21 x 9 mm
-
Peso con imballo
8 g
-
Dimensioni con imballo
90 x 150 mm
-
CODICE ARTICOLO PER L’ORDINE
TC3 BLANK [SAP: 3446572]
-
Paese di origine
China
-
ISO
ISO 9001:2015
Modulo HDMI TC3
-
Colore
bianco
-
Materiale
PC
-
Dimensioni del prodotto
64 x 21 x 250 mm
-
Peso con imballo
50 g
-
Dimensioni con imballo
120 x 200 mm
-
Spessore del conduttore
AWG 26
-
Lunghezza cavo
200 mm
-
4K @ 30 HZ
Il cavo di ingresso può arrivare fino a 3 m
Il cavo di uscita può arrivare fino a 15 m di lunghezza, ma la frequenza di aggiornamento potrebbe dover essere regolata a 30 Hz per cavi più lunghi di 5 m (a seconda della sorgente e del display). -
CODICE ARTICOLO PER L’ORDINE
TC3 HDMI [SAP: 3446573]
-
Paese di origine
China
-
ISO
ISO 9001:2015
Modulo da USB-B a USB-A TC3
-
Colore
bianco
-
Materiale
PC
-
Dimensioni del prodotto
64 x 21 x 45 mm (altezza x larghezza x profondità)
-
Peso con imballo
44 g
-
Dimensioni con imballo
120 x 200 mm
-
CODICE ARTICOLO PER L’ORDINE
TC3 USBB [SAP: 3446581]
-
Paese di origine
China
-
ISO
ISO 9001:2015
Cavo HDMI bianco da 3 m (10 piedi)
-
HDMI VERSIONE
v2,0 (4K @ 60Hz)
-
LARGHEZZA DI BANDA
340 MHz
-
DIAMETRO ESTERNO GUAINA
7,3 mm (0,29″)
-
SPESSORE DEL CONDUTTORE
28 AWG (American Wire Gauge)
-
Peso con imballo
0,20 kg (0,44 lb)
-
DIMENSIONI CON IMBALLO
160 x 115 x 40 mm (6,3" x 4,53" x 1,57")
-
CONNETTORI
PLACCATI IN ORO
-
Velocità di trasferimento dei dati
18 Gbit/s
-
Tipo di schermatura
doppia schermatura
-
Canale di ritorno audio (ARC)
sì
-
COMPATIBILE CON 4K
1.3
-
ALTA VELOCITà (CATEGORIA 2) CON ETHERNET
1.3
-
CODICE ARTICOLO PER L’ORDINE
TC2 3MHDMI [SAP: 3000666]
-
Paese di origine
China
-
ISO
ISO 9001:2015
Cavo professionale HDMI bianco da 5 m (16 piedi)
-
HDMI VERSIONE
v2,0 (4K @ 60Hz)
-
LARGHEZZA DI BANDA
340 MHz
-
DIAMETRO ESTERNO GUAINA
7,3 mm (0,29″)
-
SPESSORE DEL CONDUTTORE
28 AWG (American Wire Gauge)
-
Peso con imballo
0,35 kg (0,77 libbre)
-
Dimensioni con imballo
180 x 180 x 55 mm (7,1" x 7,1" x 2,17")
-
CONNETTORI
PLACCATI IN ORO
-
Velocità di trasferimento dei dati
18 Gbit/s
-
Tipo di schermatura
Doppia schermatura
-
Canale di ritorno audio (ARC)
sì
-
COMPATIBILE CON 4K
1.3
-
ALTA VELOCITà (CATEGORIA 2) CON ETHERNET
1.3
-
CODICE ARTICOLO PER L’ORDINE
TC2 5MHDMI [SAP: 2746863]
-
Paese di origine
China
-
ISO
ISO 9001:2015
Cavo USB 2.0 bianco da 5 m (16 piedi)
-
ISOLAMENTO
HDPE
-
GUAINA: PVC, DIAMETRO ESTERNO
4,5mm (0,18″)
-
SPESSORE DEL CONDUTTORE
28+24AWG
-
LARGHEZZA DI BANDA
480Mbit/s
-
SCHERMATURA
Schermatura intrecciata con copertura superiore al 65%
-
CONFORMITà
RoHS, CE, FCC
-
PACKAGED WEIGHT
0,22 kg (0,49 libbre)
-
PACKAGED DIMENSION
160 x 160 x 45 mm (6,3" x 6,3" x 1,8")
-
CAVO USB 2.0 AD ALTA VELOCITà
-
Schermatura intrecciata e anima in ferrite sull’estremità del connettore A (computer) per garantire la protezione dalle interferenze radio e da quelle dovute ai campi elettromagnetici
-
CONNETTORI PLACCATI IN ORO
-
CODICE ARTICOLO PER L’ORDINE
TC2 5MUSB [SAP: 3004951]
-
Paese di origine
China
-
ISO
ISO 9001:2015
