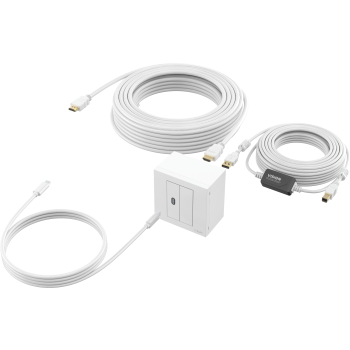

Pack de Plaque Frontale USB-C Techconnect 10 m
- Fin de vie April 2024
Caractéristiques principales
- Package de plaque murale USB-C de base
- Matériel de montage : boîte d'encastrement simple et encadrement
- Modules : USB-C et vierge
- Câble d'entrée : 2 m USB-C
- Câbles de sortie : 10 m HDMI et USB
- Total 0
Introduction
Techconnect est la plaque murale audiovisuelle modulaire la plus populaire d'Europe, spécialement conçue pour les installateurs AV. Elle est composée d'une "encadrement" qui s'adapte à une boîte d'encastrement, puis les modules sont fixés en place pour compléter l'installation. Techconnect est basé sur les tailles standard des boîtes d'encastrement britanniques.
Avec les nouveaux ordinateurs portables désormais équipés d'un port USB-C, ce package exploite cette technologie pour améliorer l'expérience utilisateur. Il comprend tout ce dont les installateurs AV professionnels ont besoin pour la plupart des installations de projecteur interactif ou d'affichage de base. Il s'agit d'un ensemble simple qui contient une sélection de modules de base en guise de point de départ, ainsi que des câbles d'entrée et de sortie.
Le USB-C peut transporter à la fois le signal USB et vidéo. Ainsi, avec ce package, les utilisateurs peuvent utiliser un seul câble pour connecter leur ordinateur portable à la plaque murale. Le module USB-C divise activement le signal USB et HDMI, de sorte qu'à l'arrière du module se trouve un câble avec des prises HDMI et USB-A. En convertissant vers ces formats au niveau de la plaque murale, les installateurs peuvent utiliser des câbles plus longs pour atteindre l'écran.
Fonctionnalités
-
Mode Alt USB-C
La plupart des ordinateurs portables et des câbles USB-C prennent désormais en charge le mode Alt DisplayPort, ce qui est une excellente nouvelle pour les utilisateurs AV. C'est ce qui permet au câble unique de transporter l'USB pour la fonction tactile, et le DisplayPort (que nous convertissons en HDMI) pour la vidéo.
Remarque : Nos câbles et modules USB-C ont été soigneusement testés, mais l'USB-C est toujours en cours de maturation, alors testez le matériel avant le déploiement.
-
Prêt pour le 4K
Ce système prend en charge le 4K à 60 Hz. Remarque : certaines combinaisons d'écrans et de sources ne permettront pas les 60 Hz car elles sont plus sensibles à la dégradation du signal.
-
Modules inclus
1 x BLANK

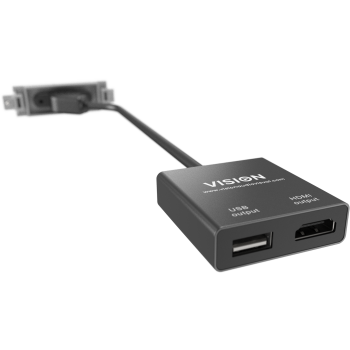

Prise USB de type "C" à l'avant. Prise USB de type "A" avec prise HDMI à l'arrière.
1 x USB-C
Remarque : ce module ne prend pas en charge la charge des appareils portables. -
Câbles inclus
Câble d'entrée (de la source à la plaque)
2 m USB-CCâbles de sortie : (de la plaque à l'écran)
10 m HDMI
10 m USB -

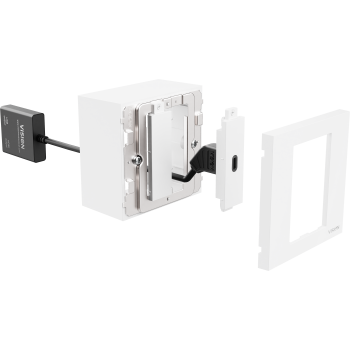

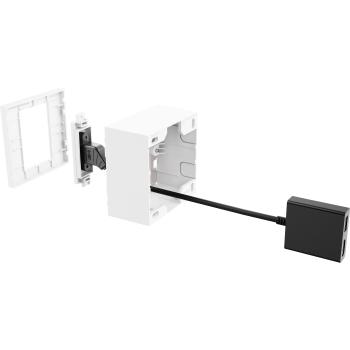

Assemblage facile
Techconnect est facile à installer et dispose de plus d'espace derrière les modules pour ranger les câbles.
-
Espace pour l'étiquetage
L'encadrement est blanc avec un profil ciselé, et il y a 11 mm d'espace au-dessus et en dessous des modules pour les étiquettes d'information ou de branding de l'entreprise.
-
Plus solide
Techconnect est renforcé de nervures supplémentaires pour réduire la flexion des modules, et le plastique ne devient pas cassant. Nous les avons conçus pour durer toute une vie.
-
Modules vissés
Les modules sont munis d'une languette qui s'engage dans l'encadrement en bas, puis quelques tours des vis préinstallées verrouillent les modules en place.
-
Évolutif
Une famille de modules fonctionne dans le même encadrement, donc si vous avez besoin de changer quelque chose, c'est facile.
Caractéristiques
-
DIMENSIONS DE LA BOÎTE ARRIÈRE
86 x 86 x 45 mm
-
DIMENSIONS DE L'ENCADREMENT
86 x 86 x 8 mm
-
DIMENSIONS DU CARTON
160 x 95 x 60 mm
-
POIDS EMBALLÉ
0,3 kg
-
COULEUR
Modules et matériel de montage : Blanc
Câbles : Blanc -
SPÉCIFICATIONS DU MODULE USB-C
HDMI standard à l'arrière : v2.0
USB standard à l'arrière : 3.0
Épaisseur du conducteur : AWG 26
Résolution : 4K à 60 Hz (fréquence de rafraîchissement dépendante de la combinaison de la source et de l'écran)
Longueur de la queue : 200 mm
Matériau : ABS
Dimensions : 64 x 21 mm
Charge : non prise en charge -
SPÉCIFICATIONS DU CÂBLE USB-C
Largeur de bande : 5 Gbit/s
Épaisseur du conducteur : AWG 22+30
Diamètre de la gaine externe : 4,5 mm
Matériau de la gaine externe : PVC
Mode Alt : Pris en charge
Connecteurs : Plaqués nickel
Blindage : Plus de 65 % de couverture, tressé -
SPÉCIFICATIONS DU CÂBLE USB 2.0
USB Standard : 2.0
Amplificateur Actif : Amplificateur actif en ligne à mi-chemin du câble
Bande passante : 480 Mbit/s
Épaisseur du conducteur : AWG 28+24
Diamètre de la gaine externe : 4,5 mm
Matériau de la gaine externe : PVC
Matériau d'isolation : HDPE
Connecteurs : plaqués or
Blindage : Plus de 65 % de couverture, tressé
Protection contre les champs électromagnétiques : Noyau en ferrite aux deux extrémités -
SPÉCIFICATIONS DU CÂBLE HDMI
HDMI Standard : v2.0 Haute Vitesse Catégorie 2 avec Ethernet
Bande passante : 340 MHz
Débit de transfert de données : 18 Gbit/s
Épaisseur du conducteur : AWG 26
Résolution : 4K à 60 Hz
Diamètre de la gaine externe : 8,0 mm
Connecteurs : plaqués or
Blindage : doublement blindé
Canal de retour audio : oui -
CONFORMITÉ
RoHS, DEEE et CE
-
RÉFÉRENCE DE COMMANDE
TC3-CPK10M [SAP: 8316004]
-
Pays d'origine
China
-
ISO
ISO 9001:2015
![](https://visionaudiovisual.com/build/assets/TRIMAN_STANDARD.592bdd6c.png)
Boîtier arrière TC3 1 poste pour montage en surface pour le Royaume-Uni
-
Couleur
blanc
-
Matériau
plastique ABS
-
Dimensions du produit
86 x 86 x 45 mm / 3,39" x 3,39" x 1,77"
-
Poids emballé
75 g
-
Dimensions produit emballé
160 x 240 mm /6,3 x 9,4 po
-
RÉFÉRENCE DE COMMANDE
TC3 BACKBOX1G [SAP: 3446597]
-
Pays d'origine
China
-
ISO
ISO 9001:2015
Cache TC3 1 poste pour le Royaume-Uni
-
Couleur
blanc
-
Matériau
PC
-
Dimensions du produit
86 x 86 x 8 mm
-
Poids emballé
50 g
-
Dimensions produit emballé
120 x 200 mm
-
RÉFÉRENCE DE COMMANDE
TC3 SURR1G [SAP: 3446602]
-
Pays d'origine
China
-
ISO
ISO 9001:2015

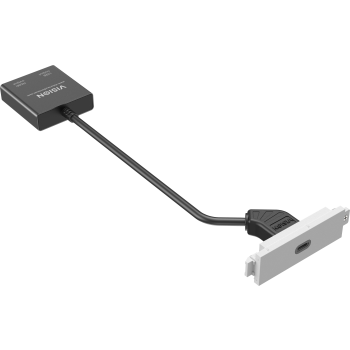

Module USB-C Techconnect
-
Couleur
blanc
-
Matériau
PC
-
Dimensions du produit
Module : 64 x 21 mm
Boîtier de la prise : 49 x 44 x 14 mm -
Poids emballé
56 g
-
Dimensions produit emballé
120 x 200 mm
-
ÉPAISSEUR DU CONDUCTEUR
AWG 26
-
LONGUEUR DU CÂBLE
200 mm
-
RÉSOLUTION
Prend en charge le 4K à 60 Hz
-
RÉFÉRENCE DE COMMANDE
TC3 USBC [SAP: 4783744]
-
Pays d'origine
China
-
ISO
ISO 9001:2015
![](https://visionaudiovisual.com/build/assets/TRIMAN_STANDARD.592bdd6c.png)
Module enjoliveur TC3
-
Couleur
blanc
-
Matériau
PC
-
Dimensions du produit
64 x 21 x 9 mm
-
Poids emballé
8 g
-
Dimensions produit emballé
90 x 150 mm
-
RÉFÉRENCE DE COMMANDE
TC3 BLANK [SAP: 3446572]
-
Pays d'origine
China
-
ISO
ISO 9001:2015
Câble USB 2.0 blanc de 10 m (33 pi) avec booster actif
-
ISOLATION
PEHD
-
GAINE : PVC, DIAMèTRE EXTéRIEUR
4,5mm (0,18 po)
-
ÉPAISSEUR DU CONDUCTEUR
28+24 AWG
-
Débit binaire
480Mbit/s
-
BLINDAGE
blindage tressé couvrant à plus de 65 %
-
CONFORMITé
RoHS, CE, FCC
-
Poids emballé
0,35 kg (0,77 lb)
-
PACKAGED DIMENSION
180 x 170 x 70 mm (7,1 x 6,7 x 2,8 po)
-
CâBLE USB 2.0 HAUTE VITESSE
-
ÂMES FERRITE AUX DEUX EXTRéMITéS POUR éLIMINER LES INTERFéRENCES RADIO
-
CONNECTEURS PLAQUéS OR
-
RÉFÉRENCE DE COMMANDE
TC 10MUSB+/2 [SAP: 7428313]
-
Pays d'origine
China
-
ISO
ISO 9001:2015
![](https://visionaudiovisual.com/build/assets/TRIMAN_STANDARD.592bdd6c.png)
Câble HDMI blanc 10 m (33 pi)
-
HDMI VERSION
v2,0 (4K @ 60Hz)
-
DIAMèTRE EXTéRIEUR DE LA GAINE
8,0 mm (0,31 po)
-
ÉPAISSEUR DU CONDUCTEUR
26 AWG
-
Poids emballé
0,89 kg (1,96 lb)
-
Dimensions produit emballé
200 x 200 x 90 mm (7,87” x 7,87” x 3,54”)
-
CONNECTEURS
PLAQUéS OR
-
Taux de transfert de données
18 Gbit/s
-
Débit binaire
340 MHz
-
Type de blindage
Double blindage
-
Canal de retour audio (ARC)
Oui
-
COMPATIBLE 4K
260 x 320 mm (10,2 x 12,6 po)
-
HAUTE VITESSE (CATéGORIE 2) AVEC ETHERNET
260 x 320 mm (10,2 x 12,6 po)
-
RÉFÉRENCE DE COMMANDE
TC2 10MHDMI [SAP: 2746864]
-
Pays d'origine
China
-
ISO
ISO 9001:2015
![](https://visionaudiovisual.com/build/assets/TRIMAN_STANDARD.592bdd6c.png)
TC 2MUSBC/BL Câble USB-C Noir 2 m (6,6 pi)
-
POIDS BRUT
0,09 kg
-
Poids du produit
0,04 kg
-
Dimensions produit emballé
150 mm x 150 mm x 30 mm
-
DIAMèTRE EXTéRIEUR
4,5 mm
-
ÉPAISSEUR DU CONDUCTEUR
AWG 22+30
-
Débit binaire
5Gbit/s
-
COURANT DE CHARGE
3 A
-
GAINE
PVC
-
Couleur
Blanc
-
Puissance
60 watts
-
CâBLE USB 3.1
260 x 320 mm (10,2 x 12,6 po)
-
CONNECTEURS PLAQUéS NICKEL
260 x 320 mm (10,2 x 12,6 po)
-
PREND EN CHARGE LA VERSION Où LE CâBLE EST UTILISé POUR UN SIGNAL DISPLAYPORT OU HDMI à LA PLACE DE L’USB
260 x 320 mm (10,2 x 12,6 po)
-
CONFORMITé
RoHS, CE, FCC
-
RÉFÉRENCE DE COMMANDE
TC 2MUSBC [SAP: 8316006]
-
Pays d'origine
China
-
ISO
ISO 9001:2015
![](https://visionaudiovisual.com/build/assets/TRIMAN_STANDARD.592bdd6c.png)
