Pacchetto mascherine TC3

TC3-PK EU SAP: 3446594 US SAP: 12939494

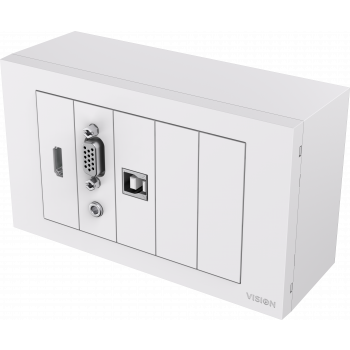

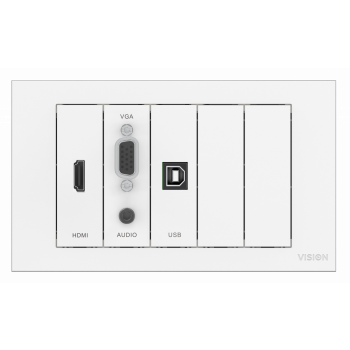

Contenuto del pacchetto moduli

1 scatola portapresa a 2 posti per il Regno Unito (montaggio su superficie) 146 x 86 x 45 mm / 5,7” x 3,4” x 1,8” TC3 BACKBOX2G [SAP:3446598]

1 mascherina a 2 posti (include fermo metallico e copertura in plastica, può alloggiare 5 moduli) 146 x 86 x 8 mm / 5,7″ x 3,4″ x 0,3″ TC3 SURR2G [SAP:3446603]

1 modulo VGA con mini-jack TC3 VGAF3.5MM [SAP:3446585]

1 modulo USB TC3 USBB [SAP:3446581]

1 modulo HDMI TC3 HDMI [SAP:3446573]

3 moduli vuoti TC3 BLANK [SAP:3446572]

Techconnect è una serie di mascherine modulari per applicazioni audiovisive progettata specificamente per gli installatori AV.

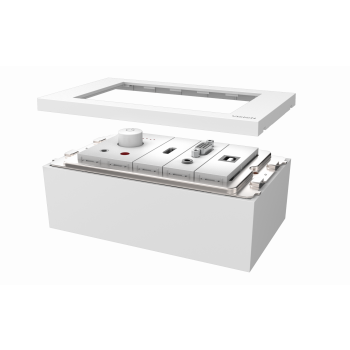

Una “mascherina” realizzata in due parti viene fissata alla scatola portapresa (o alla piastra portafrutti in caso di muro cavo), quindi i moduli vengono montati in posizione per completare l’installazione. Techconnect si basa sulle scatole portapresa standard per il Regno Unito e Vision offre inoltre hardware di montaggio per altri paesi.

Poiché il 99% delle installazioni audiovisive professionali richiede il medesimo gruppo di moduli, Vision offre un semplice pacchetto che contiene una selezione base di moduli da utilizzare come punto di partenza. Tutto ciò che devi fare è selezionare il pacchetto cavi corrispondente alla lunghezza di cui hai bisogno:

  • 3m (9 piedi)
  • 5m (16 piedi)
  • 10m (33 piedi)
  • 15m (49 piedi)
Montaggio e finitura migliorati

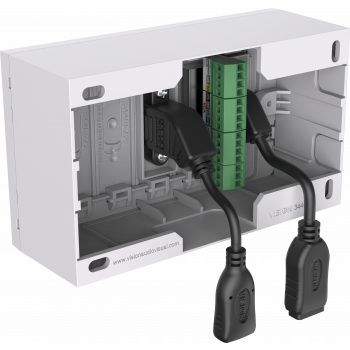

Technoconnect3 presenta più spazio dietro i moduli per l’alloggiamento dei cavi e gli spazi tra i moduli sono più stretti e regolari.

Bianco opaco

Perfettamente bianco con un profilo cesellato, Technoconect3 presenta anche uno spazio piano di 11 mm sopra e sotto i connettori per etichette contenenti informazioni o il logo dell’azienda.

Maggiore robustezza

Techconnect3 presenta moduli più corti e una maggiore nervatura per ridurre la flessibilità dei moduli. Per le parti in cui la flessibilità è auspicabile per evitare la rottura si è utilizzata plastica ABS.

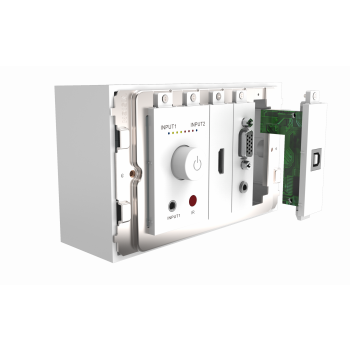

Moduli avvitabili

I moduli presentano una linguetta che si aggancia alla mascherina in corrispondenza della parte bassa e viti preinstallate che quindi fissano il modulo in posizione con pochi giri.

Moduli attivi e passivi

Vision offre moduli pass-through per applicazioni AV, IT e di audio professionale, oltre a moduli attivi per il potenziamento dei segnali USB o l’estensione di segnali HDMI, VGA e USB a cavi CAT6. È addirittura possibile installare un potente modulo di amplificazione audio o un modulo di controllo universale proprio accanto ai moduli di connettività. La mascherina è a portata di mano e ben fissata.

Nessuna saldatura

Le mascherine che comportano saldature richiedono lunghi tempi di montaggio sul posto e inoltre, anche in caso di installatori esperti, introducono nel sistema un possibile punto di guasto. Techconnect elimina i rischi legati all’installazione.

  • DIMENSIONI SCATOLA
  • 160 x 950 x 60 mm/ 6,3″ x 37,4″ x 2,4″
  • PESO CON IMBALLO
  • 0,3 kg /0,66 libbre
  • CONFORMITÀ MODULI
  • RoHS, RAEE, CE
  • CODICE ARTICOLO PER L’ORDINE
  • TC3-PK [EU SAP: 3446594 / US SAP: 12939494]
  • Paese di origine
  • China
